产品型号:>>RH330A

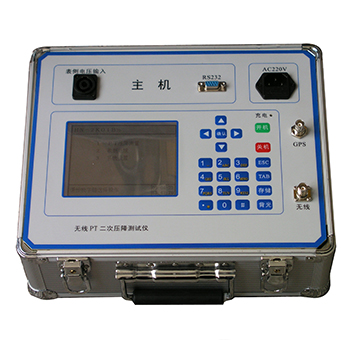

产品名称:>>RH330A无线二次压降/负荷测试仪

 RH330A型无线二次回路压降测试仪,是专业的PT二次回路压降/负荷测试仪和专业的在线负荷测试仪的完美结合。 该产品具备计算机联机功能,可实现数据与上位机管理软件的上传、下载等操作,可以事先在计算机上输入被测的基本信息下载到仪器上,简化现场的操作,实现计算机管理自动化。
本产品可用于在线测试三相三线以及三相四线的PT二次回路压降、在线测试PT二次回路负荷(同时测量压降和负荷,减小分别测量带来的误差)、在线测试电流互感器二次负荷。作为高精度的工频小电压正交矢量测试仪器,还可用于校验电压互感器的误差,测量小电压矢量等。本产品基于WINDOWS 2000及以上版本的设置和读取软件,与PT二次压降测试仪通讯实现检测计划的下达、数据上传、数据管理,形成一套完整的现场校验管理系统。 仪器机箱设计体积小、重量轻、携带方便,非常适合于现场校验,可广泛地应用于各互感器厂、电力部门和省、市、县各级计量部门。







 测量范围
>电压0.3-400V          >电流0.1-5A
>相位0-360度            >频率45-55Hz
>全自动量程切换。

 主要特点
1. 采用320×240点阵大屏幕液晶显示器,视角大,自带背光照明,界面显示清晰;
2. 电量参数在线测试:电压、电流、相位、频率、有功、无功功率以及功率因数;各相电压、电流的谐波和波形(可测试2~31次谐波含量)

3. PT二次压降无线测试:PT侧电压、仪表侧电压、角差、比差、压降、合成误差
4. PT二次负荷在线测试:二次电压、电流、导纳、实际运行负荷、功率因数
5. CT二次负荷在线测试: 二次电压、电流、阻抗、实际运行负荷、功率因数
6. 电压测量范围为0.3 ~ 400V,电流测量范围为0.1 ~ 5A,全自动量程切换
7. 二次压降无线测试系统由一台主机和一台分机组成,PT侧和电能表侧可同时观察测量数据,无线传输距离可达1千米
8. 可存储PT二次压降无线测试结果、PT二次负荷测试结果、CT二次负荷测试结果各100组数据
9. 与专用数据管理软件对接实现电能表检测计划下达、数据上传、数据管理,形成一套完整的现场校验管理系统。


 产品用途
1. 电量参数测试;
2. PT二次压降无线测试;
3. PT二次负荷在线测试;
4. CT二次负荷在线测试。



 技术指标
1. 电量参数测量
    电压测量范围:0.3~400V ,测量基本误差:0.05%
    电流测量范围:0.1~5A(钳表), 测量基本误差:0.2%
    相位测量范围:0~360°, 测量基本误差:0.5°
    频率测量范围:45~55Hz,测量基本误差:0.01Hz
2. PT二次压降无线测量
    测量范围  比差:0.000 ~ ±10.00%,角差:0 ~ ±600.0'
    分 辨 率:比差:0.001%,角差:0.01’
    基本误差: 比差:± (比差*2% + 角差*2% ± 2个字)  ±0.02%
    角差:± (比差*2% + 角差*2% ± 2个字)  ±0.5’
    工作范围:30V ~ 150V,始端电压范围(PT侧电压):57.7V±20%,100V±20%
    三相全自动实时测量
3. PT二次负荷测量
    导纳测量范围:1.00~99.9mS,测量准确度:优于±2%读数 ±0.02mS
    负荷测量范围:5~500VA , 测量准确度:优于±2%读数 ±0.2VA
4. CT二次负荷测量
    阻抗测量范围:0.10~ 8.00Ω, 测量准确度:优于±2%读数 ±0.01Ω
    负荷测量范围:0.1~ 75VA,测量准确度:优于±2%读数 ±0.2VA
5. 工作电源
    交流供电:AC85~265V,50Hz
    锂电池供电:电池工作时间大于90分钟,充电时间小于5小时,充放电次数500次。
6. 工作条件
1) 工作频率:50Hz ±0.5Hz
2) 波形失真度:≤5 %
3) 温度:-10~40°C
4) 相对湿度:<85%
5) 海拔高度:<2500m
7. 外形尺寸及重量
    主机、辅机外形尺寸:330X280X175(mm)
    主机、辅机重量:6KG
 配置明细
1. PT二次压降测试仪主机1台
2. PT二次压降测试仪辅机 1台
3. 5A钳形电流互感器(0.2级)3把
4. 测量导线(四芯)2套
5. GPS线天线(含线)2套
6. 管理软件 1套
7. 通讯电缆  1条
8. 产品使用说明书 1份
9. 产品出厂检测报告  1份
