产品型号:>>MG2002W

产品名称:>>多功能无线双钳相位伏安表

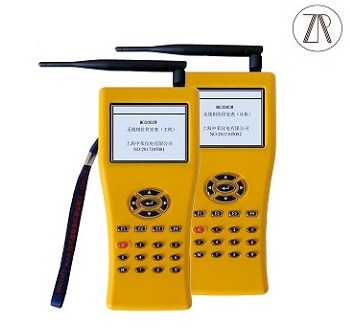

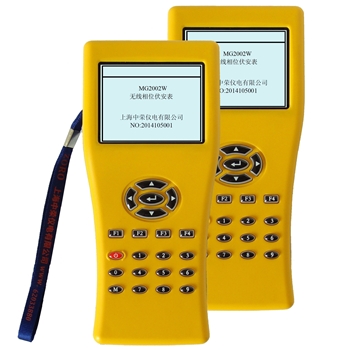

 MG2000W型 多功能无线双钳相位伏安表 是专为并网核相,测试二次回路和母差保护系统,差动保护各组CT之间的相位关系,检测变压器的接线组别,同时测量两路不同检测点的电压、电流、相位、功率,功率因数、频率的专用测量仪器。整套仪器采用双机无线远程操作,人机交互界面为2.4寸液晶显示器+高凸形滴塑硅胶键盘,主从机可均可单独使用也可联机同步传输数据,量程自动切换,配置有通信接口,数据可上传至计算机查询、管理、打印。
【显示参数】U1\U2\I1\I2\ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1\P1\P2\Q1\Q2\S1\S2\PF1\PF2\Hz


 主要特点
  • 主机和从机均采用2.4寸LED液晶显示屏,高亮度背光。
  • 一屏显示8组数据,界面显示直观清晰,测量数据可锁定。
  • 直接功能键操作,无须换档自动切换量程。
  • 测量并显示电压、电流真有效值、U-U、U-I、I-I的各种相位关系, 实时测量有功功率、无功功率、视在功率、频率、功率因数等电参数。
  • 5mA准确测量相位,适用于新装用户投运后无负荷接线检查。
  • 测量变电站内二次回路同一线路中不同两个测量点的电压、电流、相位、功率等电参数,电表箱到用户线路的数据比对排查,主从机无线传输信号,无线数据传输距离200米以内。
  • 主机和分机可单独使用,也可连机双机同步测量,连机工作模式有单机、双机两种工作模式。
  • 工作状态自劢识别,测量端无任何信号接入时仪器自动关机进行节电管理,有信号接入正常工作状态时不关机。
  • 仪器内置充电锂电池供电,关闭背光灯可连续工作8小时以上,开启背光时可连续工作4小时,具有欠电指示。
  • 配尖嘴型钳形电流互感器,测量精度高,抗干扰能力强。
  • 仪器内置万年时钟芯片,可准确记录检测时间,以备查询。
  • 主机内置存储器,能保存500组测量数据,可通过面板上的功能键查阅已保存的数据组。
  • 主机具有配备数据分析软件,将仪器存储数据上传至计算机,自动绘制曲线图进行数据分析及管理。
  • 主机具有数据在线趋势记录功能,在线记录数据可上传至计算机与用分析软件,自动绘制曲线图进行数据分析及管理。
  • 主机具有实时数据传输功能,可做为交流数据采集模块与计算机(或平板电脑)连机,使用专用数据处理软件进行现场数据采集并监控。
  • 主机可选配VMP02微型打印机,现场打印检测数据。
  • 超小流线型结构,防脱落腕带设计,手持式,体积小,重量轻。
  • 可外配大容量移动电源给仪器充电。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V500V 3V500V 0.001V ±0.5%量程
交流电流 200mA/5A/10A 5mA10A
或1mA-5A
0.1mA ±0.5%量程
相位测量 360° 0360° 0.1° ±1.0°
频率测量 50Hz 25-65Hz 0.01Hz ±0.02Hz
功率测量 3V500V / 5mA10A 0.1W ±1.0%
工作电源 2000mAh/3.7V锂电池供电及适配器供电
外形尺寸及重量 仪器主机185x85x41(mm)   重量:350g(含电池)
电流钳表140x40x19(mm)   重量:160g/把   钳口:Φ8mm
注:订货时请注明电流测量范围5mA-10A,或者1mA-5A。

 标准配置明细
1) 仪器主机1台
2) 仪器分机1台
3) 5A钳形电流互感器2只
4) 无线接收器12套
5) 电压测试线2套
6) 电源适配器2个
7) 产品使用说明书1份
8) 产品合格证/保修卡1张
9) 便携包2个
