产品型号:>>MG2000F

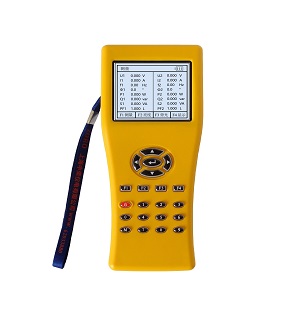

产品名称:>>单相双钳用电数据记录仪(低压线路用电分析仪)

 MG2000F型 单相双钳用电数据记录仪(低压线路用电分析仪)为手持式标准仪表,人机交互界面采用2.4吋液晶显示+硅胶荧光键板,两路测量通道完全隔离,可同时测量并通过专用数据采集软件在线实时采集低压电流互感器一二次侧用电数据,仪器可直外挂便携式打印机输出测试报告。仪器每屏可显示8组或16组数据,所有数据均可锁定、存储、查询、上传、打印。
【显示参数】两路电压、电流、相位、功率、功率因数、频率、电阻、电抗、阻抗...即:U1\U2、I1\I2、ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1、P1\P2\Q1\Q2\S1\S2、PF1\PF2、F(Hz)、R、X、Z等28组参数



 主要指标
>电压:0-500V            >电流:5mA-10A/5A-500A
>相位:0-360度           >频率:25-65Hz
>精度:0.5级

 主要特点
  • 采用 2.4 寸 LED 液晶显示屏,高亮度背光。
  • 直接功能键操作,无须换档自动切换量程。
  • 测量并显示电压、电流真有效值、显示 U-U、U-I、I-I 的各种相位关系。
  • 可同时测量电流互感器或低压计量装置一二次侧电参数:电压、电流、相位、有功功率、无功功率、 视在功率、频率及功率因数、阻抗、电抗等现场数据。
  • 一屏显示 16 组数据,界面显示直观清晰,测量数据可锁定。
  • 仪器内置充电锂电池,关闭背光灯可连续工作18小时以上,开启背光时可连续工作6小时以上,有欠电指示。
  • 双通道对称设计,相互绝缘,安全可靠, 可检测判别变压器的接线组别和并网前核相。
  • 工作状态自动识别,测量端无任何信号接入时仪器自动关机进行节电管理,有信号接入正常工作状态时不关机。
  • 仪器内置万年时钟芯片,可准确记录检测时间,以备查询。
  • 内置存储器,能保存 500 组测量数据,可查阅已保存的数据组。
  • 配备专用在线数据采集分析软件,将仪器存储数据上传至计算机,自动绘制曲线图进行数据分析及管理。
  • 数据在线趋势记录功能,在线记录数据可上传至计算机与专用记录分析软件,自动绘制曲线图进行数据分析及管理。
  • 数据实时传输功能,可做为交流数据采集模块与计算连机,使用专用数据处理软件进行现场数据采集并监控。
  • 可选配 VMP02 微型打印机,现场打印检测数据。
  • 超小流线型结构,防脱落腕带设计,手持式,体积小,重量轻。

 技术指标
电压测量
电压测量范围  5V-500V 分辨率0.001V      准确度±0.5%
电流测量
电流测量范围 5mA~10A 分辨率0.1mA 准确度±0.5%
电流测量范围 5A~500A 分辨率0.1A 准确度±1.0%
相位测量
相位测量范围  0~360°
分辨率 0.1°          准确度±3.0°
频率测量
频率测量范围  45-65Hz 分辨率0.01Hz     准确度±0.02Hz
功率测量
功率测
量 5V~500V / 5mA~10mA 分辨率0.1W   准确度±1.0%
工作电源
锂电池供电2000mAh/3.7V 、电源适配器外接市电供电
外形尺寸及重量
仪器主机185×85×41(mm)    重量:260g(含电池)
二次电流钳140x40x19(mm)   重量:160g/把   钳口:Φ8mm
一次电流钳

 仪器标准配置
1.仪器主机1台
2. 5A钳形电流互感器1只

3. 500A钳形电流互感器1只
4. 电压测试线及线夹1套
5. 电源适配器1个
6. 管理软件及通讯线1套
7. 产品使用说明书1份
8. 产品合格证/保修卡1份
9. 便携包1个
