产品型号:ZRZD-3x

产品名称:>>交流电量采集模块

交流电量采集模块:同时采集电力线路3相电压、3-9路电流、功率、功率因数、频率等电参数,RS485通讯接口,方便快捷的安装方式,非常适用于低压配电监测系统改造项目,无需现场大面积断电,无需更改用配电设备一次线路,提升工作效率并方便维护。

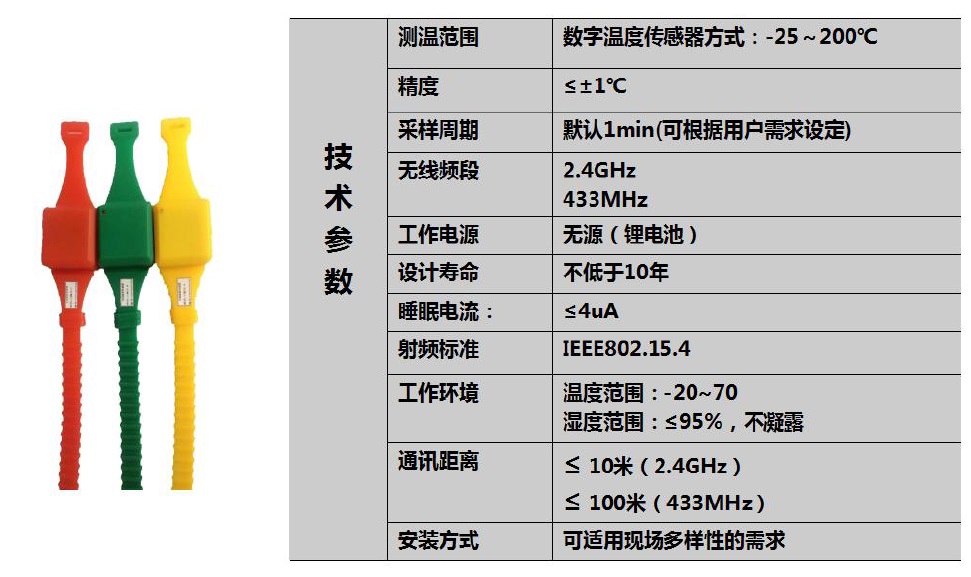

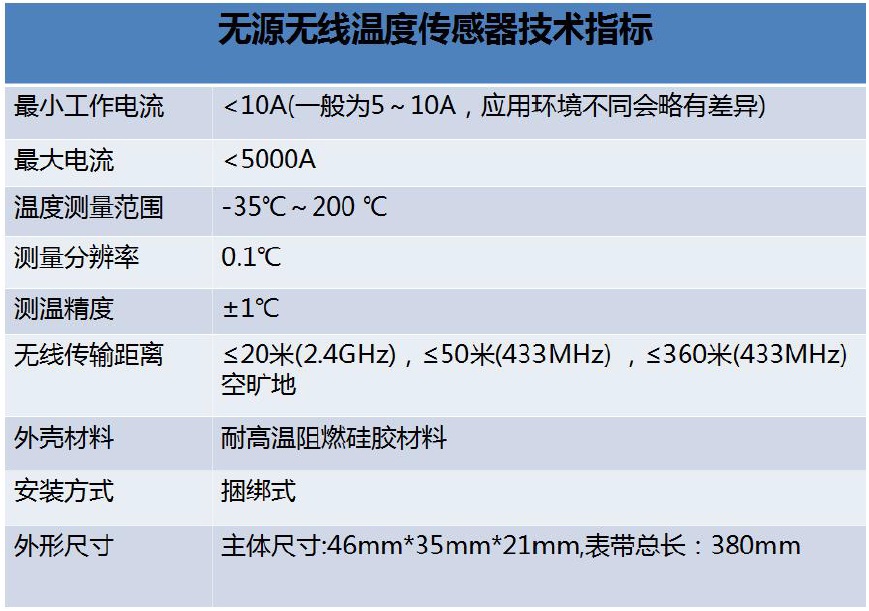

无线温度传感器:有源无线测量工作模式,方便快捷的安装方式,非常适用高低压设备电气节点温度实时采集,如开关、变压器、断路器、母线、电缆接头等比较隐蔽的位置进行温度采集,实时采监测,通过物联网云平台数据中心实时监控、预警,保障电力装备的安全性、可靠性。

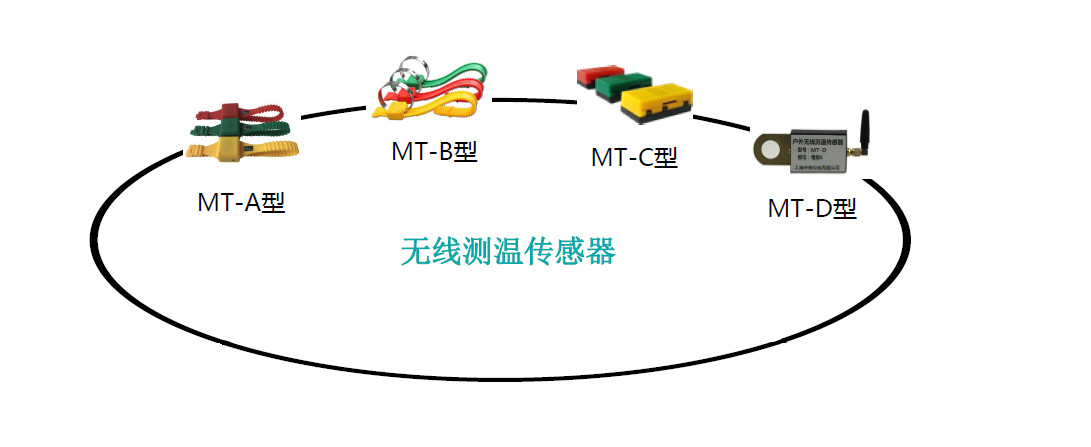

  无线测温传感器



无线测温模块






交流电量采集终端
 ZRZD3是一款智能型交流电参数采集模块,该模块可用于多回路电力参数监测。采集三相电力线路中的三相电压、3-9路电流、有功功率,无功功率、视在功率、功率因数、频率等电参数,模块具有RS-485通讯接口,方便快捷的接线方式,非常适用于低压配电在线监测系统改造项目,无需更配电设备一次线路,无须停电即可完成安装 ,拆卸方便,方便维护,可满足多种应用需求。


采集电量:
· ◆   三相电压 (Ua、Ub、Uc)
  ◆   三相电流 (I1a / I1b / I1c、I2a / I2b / I2c、I3a / I3b / I3c )
  ◆   频       率
  ◆   功率因数(PF1a / PF1b / PF1c /PF1、PF2a / PF2b / PF2c / PF2、PF3a / PF3b / PF3c / PF3)
  ◆   有功功率(P1a / P1b / P1c / P1、P2a / P2b / P2c / P2、P3a / P3b / P3c / P3 )
  ◆   无功功率(Q1a / Q1b / Q1c / Q1、Q2a / Q2b / Q2c / Q2、Q3a / Q3b / Q3c / Q3 )
  ◆   视在功率(S1a / S1b / S1c / S1、S2a / S2b / S2c / S2、S3a / S3b / S3c / S3)
  ◆   有功计量(选配)
  ◆   无功计量(选配)
  ◆   谐       波(选配)

 技术参数:
  ◆  电压量程:  10V-500V      精度:0.5级
  ◆  电流量程:  1A、5A、50A、100A、200A、500A可选,通过外置互感器测量电流信号
      精       度:   0.5级、1.0级
  ◆  有功功率、无功功率、功率因数:0.5级   1.0级
  ◆  频       率:  45~75Hz
  ◆  信号处理: 16位A/D转换,6通道,每通道均以4KHz速率同步交流采样,模块实时数据为1秒的真有效值.
  ◆  通讯方式:  RS-485  通讯速率(Bps):1200、2400、4800、9600
  ◆  供电电源:  AC220V,功耗<3W
  ◆  工作环境:  -20℃~70℃     存储温度:-40℃~85℃    相对湿度:-5%~95%不结露
  ◆  外形尺寸: 150mm * 115mm * 77.6mm
  ◆  安装方式:  DIN 35mm导轨卡装
