产品型号:>>DM232B

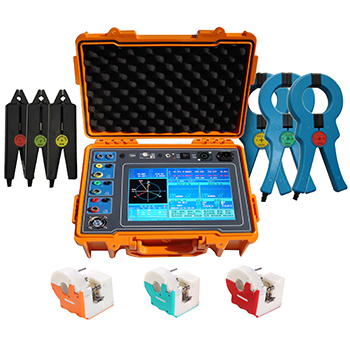

产品名称:>>DM232B高压无线电能计量现场检测装置(已停产）
DM232B高压无线电能计量现场检测装置是DM232+的升级产品，采用双内核控制技术，应用先进的128位数字处理器，增加了高压一次电流测量与电能表二次端同步采集数据，进行数据及线路分析功能，具有同步工频电力参数测量功能（如：电压、电流有效值；有功、无功功率；功率因数；工频频率等），可校验各种有功、无功电能表；自动判别电表接线状态并提示接线错误；适配5A至2000A多种规格的电流钳后，可对电能计量柜的综合误差、电流互感器变比、电能质量（谐波）进行测量。
主要指标
>电压0-500V >电流0.05A-10A
>相位0-360度 >频率45-55Hz
>精度0.2级/0.1级
>相位0-360度 >频率45-55Hz
>精度0.2级/0.1级
主要特点
1. 采用10.2寸工业级TFT彩色液晶显示屏，触摸屏操作，一屏显示所有检测参数，功能全信息量大；
2. 电参数测量：显示高压一次侧三相电电压/电流/相位值，以及低压二次侧三相电压/电流/有功功率/无功功率/相位/频率/功率因数等参数，并显示动态六角向量图；
3. 主机可单独使用做为电能表现场校验仪现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表；
4. 直接测量低压电流互感器的变比和低压计量装置综合误差；
5. 具有USB接口，连接优盘，形成超大型空间，方便数据拷贝；
6. 也可外接键盘，配备USB、串口、无线收发等接口；
7. 可自动计算CT的变比和相位，判断接线情况，定位电流二次故障位置；
8. 可自动计算二次侧和一次侧的电能，并与电表比对误差；
9. 自动接线判别，检查高供高计、高供低计测量各种接线方式，直观显示高供高计接线图，准确定位故障位置；
10. 实时测量A、B、C三相电压、电流的波形及2-42次谐波柱状图，及时了解电网的供电质量；
11. 新装用户第一次用电时，无负荷空载也可通过变压器空载电流识别接线，检查接线问题；
12. 主机中文输入，支持拼音、五笔、五笔划等汉字输入法；
13. 多种电源供电：测量端直接供电、外接插座供电，高性能锂电池供电；
14. 每只高压电流钳都是独立调试，体积小重量轻，适合线上使用，安装及拆除都很方便，电力线路不受力，保证在任何状态下都不会卡死或掉下来；
15. 高压电流钳电池电压可直接传输至主机监控，确定是否需能有效工作。
2. 电参数测量：显示高压一次侧三相电电压/电流/相位值，以及低压二次侧三相电压/电流/有功功率/无功功率/相位/频率/功率因数等参数，并显示动态六角向量图；
3. 主机可单独使用做为电能表现场校验仪现场检验三相各类电子式、感应式有功、无功电能表；也可现场检验单相电子式、感应式电能表；
4. 直接测量低压电流互感器的变比和低压计量装置综合误差；
5. 具有USB接口，连接优盘，形成超大型空间，方便数据拷贝；
6. 也可外接键盘，配备USB、串口、无线收发等接口；
7. 可自动计算CT的变比和相位，判断接线情况，定位电流二次故障位置；
8. 可自动计算二次侧和一次侧的电能，并与电表比对误差；
9. 自动接线判别，检查高供高计、高供低计测量各种接线方式，直观显示高供高计接线图，准确定位故障位置；
10. 实时测量A、B、C三相电压、电流的波形及2-42次谐波柱状图，及时了解电网的供电质量；
11. 新装用户第一次用电时，无负荷空载也可通过变压器空载电流识别接线，检查接线问题；
12. 主机中文输入，支持拼音、五笔、五笔划等汉字输入法；
13. 多种电源供电：测量端直接供电、外接插座供电，高性能锂电池供电；
14. 每只高压电流钳都是独立调试，体积小重量轻，适合线上使用，安装及拆除都很方便，电力线路不受力，保证在任何状态下都不会卡死或掉下来；
15. 高压电流钳电池电压可直接传输至主机监控，确定是否需能有效工作。
产品用途
1. 电流回路检测
将无线高压电流钳卡在高压进线端，主机的电流钳测量电能表端的电流，根据一二次电流的相位和变比，判断高供高计电流回路的故障和定位故障位置；
将500A或1000A电流钳卡在低压出线端，主机的5A电流钳测量电能表端的电流，根据一二次电流的相位和变比，确定每一相CT的接线和故障位置；
2. 电压回路检测
直接测量PT二次电压，与电表端电压之间的幅值差和相位差，判断接线和定位故障位置；
3. 低压表端用电检测
将无线高压电流钳卡在高压进线端，主机接入电能表的电压和脉冲信号，主机根据高压电流和低压电流计算高压侧的电能，并与电能表的电能脉冲进行比较，计算电表误差，如果误差较大则存大表前用电的情况。
将无线高压电流钳卡在高压进线端，主机的电流钳测量电能表端的电流，根据一二次电流的相位和变比，判断高供高计电流回路的故障和定位故障位置；
将500A或1000A电流钳卡在低压出线端，主机的5A电流钳测量电能表端的电流，根据一二次电流的相位和变比，确定每一相CT的接线和故障位置；
2. 电压回路检测
直接测量PT二次电压，与电表端电压之间的幅值差和相位差，判断接线和定位故障位置；
3. 低压表端用电检测
将无线高压电流钳卡在高压进线端，主机接入电能表的电压和脉冲信号，主机根据高压电流和低压电流计算高压侧的电能，并与电能表的电能脉冲进行比较，计算电表误差，如果误差较大则存大表前用电的情况。
