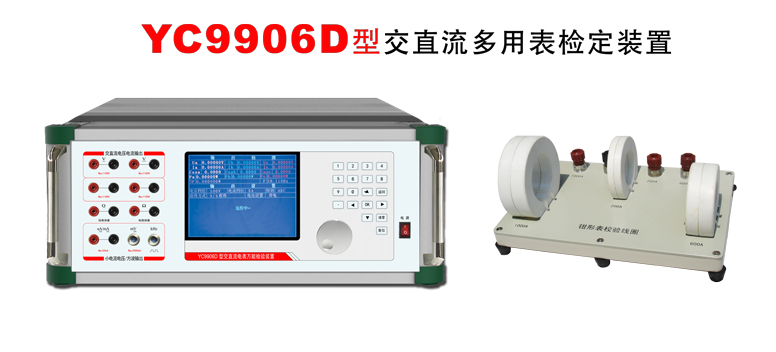

YC9906D型 便携式交直流数字多用表标准装置(准确度等级:0.05级或0.1级 )

++ 产品概述

YC9906D型便携式交直流数字多用表标准装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05级或0.1级 的单相交流和直流表源一体化检定装置。适用于检测电流表、电压表、功率表、电阻表、万用表等,选配钳形表测试线圈后还可以检测交直流钳形电流表。

整套装置的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源(线性源)。 电路设计完善、运行可靠、操作方便。

装置外观采用了19英寸标准便携式机箱结构,大型液晶显 ,轻触式按键,还可通过上位机软件操作。

++ 产品特点

项目符号

装置由可输出单相交流电压标准源、电流标准源和直 流电压标准源、电流标准源所组成。

项目符号

有校准功能,即能根据外接标准的示值,修正标准源的 输出值。

项目符号

适合检定量程内的电流表、电压表、功率表、电阻表,以三用表、万用表等。

项目符号

适合检定1999(9),3999(9)位显示的数字万用表。

项目符号

可手动和半自动检验0.2级及以下等级的数字万用表、 指针式万用表、安装式数字仪表,包括有直流模拟量输出的数字仪表。

项目符号

可生成含有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

项目符号

设有RS-232接口和大容量的非易失性存贮器,可存贮500块被检表的检测数据。通过上 位机软件,由PC控制本装置可进行自动和手动检验,并对结果进行处理和管理。

++ 技术指标:

bullet

 交流输出:
bullet

电压量程 200mV、400mV、2000mV、4000mV 、20V、100V、200V、 500V、1000V;

bullet

电流量程 200uA、400uA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A;

bullet

调节范围 0~120%(1000V电压除外);

bullet

调节细度 5×10-5;

bullet

电压、电流输出容量 最大20VA;

bullet

电压、电流调定准确度:
A型:电压20~1000V,电流0.2~20A量程 ±(0.03%RD+0.02%FS);
B型:电压200~400mV,电流200uA~40mA量程±(0.3%RD+0.2%FS);

bullet

电压、电流输出稳定度
A型:≤0.01%/60S;
B型:≤0.05%/60s;

bullet

电压、电流波形失真度≤0.3%;

bullet

正弦波输出频率调节范围 (45~65)N Hz (N=1,2,3,…31);

bullet

正弦波输出频率调节细度 0.001N Hz (N=1,2,3,,……H-31);

bullet

正弦波输出频率调定准确度 5×10-5;

bullet

谐波输出2~31次,幅度0~20%(基波额定值);相位细度0.01°N(N为谐波 次数,N=2,3,4……31);输出可以同时含有多个谐波,也可以设基波幅度为0,输 出高于工频的正弦波。

bullet

直流输出:

bullet

电压量程:200 mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V;

bullet

电流量程:20μA、40μA、200μA、400μA 、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、 5A、10A、20A;

bullet

电压、电流调节范围:0~110% (1000V电压除外);

bullet

电压、电流调节细度 5×10-5;

bullet

电压、电流输出容量 最大20W;

bullet

电压、电流调定准确度 ±(0.03%RD+0.02%Fs);

bullet

电压、电流输出稳定度≤0.01%/60s;

bullet

电压、电流输出纹波≤1%。

bullet

点频方波(选配功能)

bullet

点频方波输出:1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz;

bullet

方波幅度 4.5V。

bullet

调定准确度 5×10-5;s;

bullet

子电阻箱输出

项目符号

量程: 0~200Ω、200Ω~400Ω、0~2KΩ、2kΩ~4KΩ、0~20kΩ、20KΩ~ 40KΩ、0~200kΩ、200kΩ~400kΩ、0~2MΩ、2MΩ ~4MΩ;

项目符号

调节细度: 0.025%;

项目符号

调定准确度:±(0.12%RD+0.08%FS) (0~2MΩ、2MΩ~4MΩ档除外);0~2MΩ、 2MΩ ~4MΩ档时 ±(0.3%RD+0.2%FS)。

bullet

钳表表标准线圈量程和准确度(选配功能)
1)钳型表200A线圈准确度±0.2%;
2)钳形表600A线圈准确度±0.5%;
3)钳表表1000A线圈准确度±1%;

bullet

工作电源:单相220V±10%,50Hz±5%

bullet

使用环境:温度20℃土10℃,相对湿度≤85%RH.

bullet

体积重量:440×450×160mm3,约12kg





++ 实用链接 短信137 0168 9331索取文档密码

——为防范不法厂商盗用,部分文件有加密——

上海中荣仪电资料下载 资料下载:  点击下载

·@技术协议

·@选型报价

·@使用手册

·@产品彩页

·@检测报告

·@选型手册

上述文件下载如遇问题,请提交 接收邮箱索取!



++ 配置说明:

》 标配说明:

1、主机1套

2、测试线1套

3、电源线1条

4、数据管理软件

5、产品说明书

6、出厂检测报告

7、产品合格证

8、产品装箱清单

》 选配说明:



++ 技术说明:

》



++    电测配件和选配件

CH系列测试插头

DCC型测试导线 JXZ系列接线柱 ZCQ系列电力测试钳
