什么是指示仪表

indicator

indicating instrument

指能指示被测量值或其相关值的仪表。指示可以是模拟式的也可以是数字式的。模拟式指示仪表又有单针与多针之分，单针指示仪只能指示一个输入信号，多针指示仪可同时指示多个输入信号。

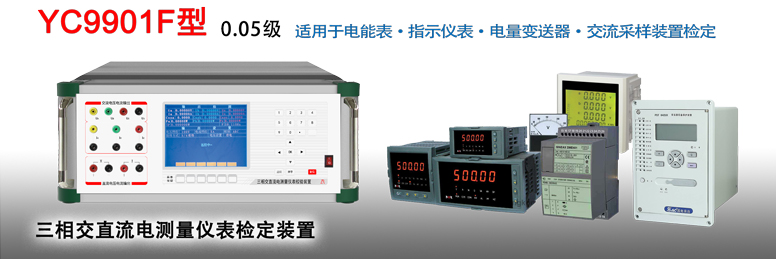

YC9901F型便携式三相交直流电测量仪表检定装置

产品概述

YC9901F型三相交直流电量测量仪表检定装置 为模块化功能性检测设备，同一台设备可进行交直流指示仪表校验、电量变送器校验、交流采样器校验、单相和三相电能表校验。

本装置是按照 GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》和JJG307-2006的要求而设计，三相准确度为：0.05级，整体结构为便携式表源一体化。装置俗称：俗称：交直流电表万能校验装置、电测产品检定装置、多功能仪表校验仪、多用表校验仪等等。

装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。

采用6.5英寸TFT彩色屏,显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。

产品特点

	可自动检验电力系统中各种电量测量仪表、交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
	可生成2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
	功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，因此更适合用于现场校验交流采样器和电测量变送器。
	可离线（虚负荷）校验或在线（实负荷）检验交流采样器。
	配置有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
	设有大容量的非易失性存贮器，可存贮300台检测原始数据，以供查阅和上传。

技术指标：

交流输出：

电压量程：57.7V、100V、220V、380V，每相最大输出容量20VA；

电流量程：1A、5A，每相最大输出容量10VA；

电压、电流调节范围：3×量程×（0～120%），调节细度5×10^-5；

频率调节范围：45～65Hz，调节细度：0.001Hz，调定值准确度：5×10^-5；

相位调节范围：0～359.99°,调节细度0.01°；

电压、电流、功率测量准确度：0.05%；

电压、电流输出波形失真度：≤0.3%；

电压、电流及功率输出稳定度：≤0.01%/60s(峰一峰值)；

谐波：次数2～31次，幅度0～20%，相位细度：0.01°×N（N为谐波次数)。

直流输出：

电压量程：75mV、75、150、300、500、1000V，

电压最大输出容量20W； ·

电流量程：0.5、1、2.5、5、10、20A ，

电流最大输出容量20W；

电压、电流调节范围 0～120% （1000V除外），

UI调节细度：5×10-5；

电压、电流输出稳定度 ≤0.01%/60s （峰－峰值）；

电压调定值准确度 0.05%；

电流调定值准确度 0.1%；

75mV输出（负载≥5Ω）准确度 0.1%。

模拟量输出：（可选）

	电压量程：±1V、±5V、±10V;
	最大输出功率：6W
	电流量程：±1、±2.5、±5、±10、±20mA;
	最大输出功率：0.24W；
	输出范围：1×量程×(0～120%)
	纹波含量：≤0.5%
	稳定度：≤0.01%/1min
	电压、电流准确度：0.05%。

变送器测量

	直流电压：±1V、±5V、±10V、±20V、1～5、2～10、1～3～5、2～6～10V，准确度0.02%；
	直流电流：±1A、±2.5A、±5A、±10A、±20A、4～20、4～12～2OmA，准确度：0.02%；
	纹波准确度：1%，
	响应时间：40ms；

基波移相

分相移相以Ua为参考，Ub、Uc和Ia、Ib、Ic皆可对Ua做0.00°～359.99°移相；

电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的三相不平衡输出；

准确度：±0.2°

畸变波输出

谐波次数：2～31次，同时含有的谐波个数0～30个；

谐波幅度：总谐波的峰一峰值应不大于以峰-峰值表示的基波额定值（即电压、电流量程)的50%；同时，包括基波在内的畸变波峰-峰值应不大于以峰-峰值表示的基波额定值的125%；

各次谐波对基波移相（以基波正过零为参考相位）0～360°。

三相相角对称度
(在未作分相相位调节的情况下)

	三相四线相电压之间120°±0.2°；
	三相三线 UAB对UCB滞后60°±0.2°；
	相电流对同名相电压：±0.20°。

测量下列电量时的准确度

1）正弦波下工频电压、电流、有功功率及电能：0.05%；

2）正弦波下工频交流无功率及电能：0.1%；

3）频率（456～5Hz）5×10^-5；

4）电流对同名相电压的相位：0.05°；

工作电源：单相220V±10%,50Hz±5%

使用环境：温度20℃土10℃，相对湿度≤85%RH.

体积重量：460×360×175mm³，约15kg

电测配件和选配件
