告示：我公司生产的所有接插件（插头、插片、测试夹、接线柱等）和测试线均按电力系统现场测试标准生产，产品均经过国家质检部门质量性能检测（附检测报告），品质和用材远高于一般民用接插件，故性价比与之没有可比性。望勿以此议价！请您按实际用途和需要采购！

生产 · 加工 · 组装 · 配套 · 定制

电测器材之电力测试导线

电测量仪器仪表测试导线

电气试验导线及相关附件

各种电测试验导线分类目录

测试用导线与普通电线电缆的3大区别
为保证测量准确度测试用导线选用的是净磁纯铜-抗干扰强阻值低
为保证测量工作的方便性测试导线绞丝细至0.1mm抗弯抗折抗曲拉抗不起弧
为保证现场环境下高低温对测量工作的影响导线护套为改性丁晴-柔软耐磨抗油污

DCC系列电力测试导线（AB端规格可定制）

更多>

双头测试导线

2芯测试导线

3芯测试导线

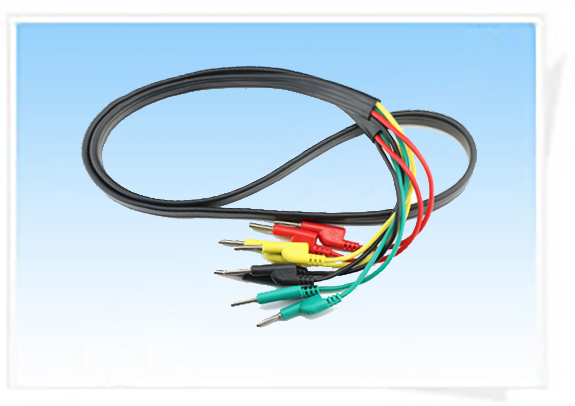

4芯测试导线

￥1.6起

￥4.8起

￥9.60起

￥15.8起

型号：DCC075...

规格：0.75~50平方

特点：超级柔韧

材料：0.1纯铜丝+丁晴

结构：单根圆形

两端：任意插拔件可选

颜色：黄绿红黑蓝

型号：DCC050...

规格：0.5~4平方

特点：特别柔韧

材料：0.1纯铜丝+丁晴

结构：双芯+扁外套

两端：任意插拔件可选

颜色：芯黄绿红黑可选

型号：DCC050...

规格：0.5~4平方

特点：非常柔韧

材料：0.1纯铜丝+丁晴

结构：三芯+扁外套

两端：任意插拔件可选

颜色：芯黄绿红黑可选

型号：DCC050...

规格：0.5~4平方

特点：柔软耐污

材料：0.1纯铜丝+丁晴

结构：四芯+扁外套

两端：任意插拔件可选颜色：芯黄绿红黑可选

规格书下载▼

说明：DCC电力测试导线适用于3kV及以下各种输配电现场检测环节和各种仪器仪表配套。DCC测试导线是由丁腈聚氯乙稀化合物护套和纯铜拉丝加工而成，导体线径从0.3平方至50平方都有，测试导线结构有：单根测试导线、双芯测试导线、三芯测试导线、四芯测试导线、6芯测试导线等。测试线两端可配套注塑或焊接各种接插件，如：香蕉插头、鳄鱼夹、插片线鼻子等。适用于电力试验设备试验测试、继电保护测试、二次回路测试、漏电流测试等等......

DCC系列测试导线原卷零售（每米起售，多不限量，整卷优惠）

【200米/卷】可零售		【100米/卷】可零售		【100米/卷】可零售		【100米/卷】可零售
￥1.4起	详情	￥4.8起	详情	￥16.2起	详情	￥30起	详情
型号：DCC025~50 规格：0.3~1.2平方耐压：1kV~3kV 载流：2~9A 颜色：黄绿红黑蓝		型号：DCC025~50 规格：1.6~4平方耐压：1kV~3kV 载流：12~32A 颜色：黄绿红黑蓝		型号：DCC025~50 规格：6~10平方耐压：1kV~3kV 载流：48~80A 颜色：黄绿红黑		型号：DCC025~50 规格：12~50平方耐压：1kV~3kV 载流：100~400A 颜色：黄绿红黑
规格书下载▼		规格书下载▼		规格书下载▼		规格书下载▼

DCC四联短接线（插头、夹子、插片、线鼻子）

更多>

四联插头短接线

四联夹子短接线

四联插片短接线

四联线鼻短接线

￥00.00起

推荐

￥00.00起

推荐

￥00.00起

推荐

￥00.00起

推荐

型号：DCC_4C

规格：1~4平方

结构：AB端4mm弹棒

颜色：黄绿红黑

型号：DCC_4Z

规格：1~4平方

结构：AB端10mm夹子

颜色：黄绿红黑

型号：DCC_4U

规格：1~4平方

结构：AB端U型插片

颜色：黄绿红黑

型号：DCC_4P

规格：1~4平方

结构：AB端O型线鼻子

颜色：黄绿红黑

CAD规格书下载

说明：四联短接线常用于各种输配电检测环节。一般规格有四联香蕉插头短接线、四联鳄鱼夹短接线、四联插片短接线、四联鼻子短接线等，线径一般为2.1平方或1.6平方，导线每段长度0.2米，其它规格可心定制。

AGG系列硅胶测试线/硅胶屏蔽线/高压测试线

更多>

耐高压硅胶屏蔽导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号

多层高压硅胶导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号

高压硅胶线

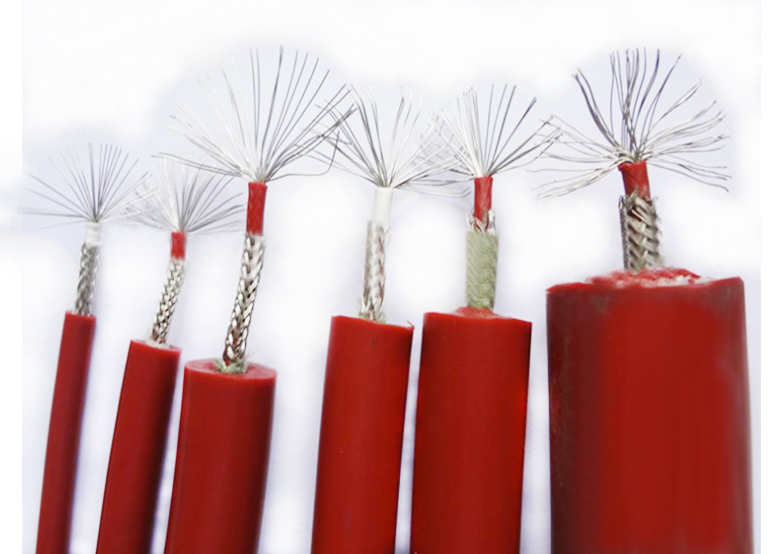

高压硅胶屏蔽线

多芯硅胶屏蔽线

双层硅胶线

￥00.00起

￥00.00起

￥00.00起

￥00.00起

型号：AGG_

规格：0.3~4平方

交流：3kV~30kV

环境：常温

颜色：红黑

型号：ACG_

规格：0.75~2.5平方

交直：5kV~100kV

环境：常温

颜色：红黑

型号：AET_

规格：0.3~4平方

结构：2/3/4芯

耐压：3kV耐高温200°C

颜色：黄绿红黑

型号：AGZ_

规格：0.75~2.5平方

交直：5kV~100kV

环境：常温

颜色：黄绿红黑

规格明细表下载

说明：硅胶测试导线简称硅胶线，常用于4kV以上电测量作业现场，常用的硅胶线护套结构有：单层高压硅胶线、双层硅胶线、硅胶屏蔽线，双芯硅胶屏蔽线、三芯硅胶屏蔽线、四芯硅胶屏蔽线等，可根据具体测量工况选择。硅胶测试线两端可以配套加工各种接插件。

DCC系列测试线包报价（整包内容也可定制）

更多>

DCC成套测试导线包

￥00.00起

￥00.00起

￥00.00起

￥00.00起

型号：DCC-1

规格：成套60件

说明：插拔件通用，导线长度1米，配牛津包

型号：DCC-1.5

规格：成套60件

说明：插拔件通用，导线长度1.5米，配牛津包

型号：DCC-2

规格：成套60件

说明：插拔件通用，导线长度2米，配牛津包

型号：DCC-2.5~10

规格：成套60件

说明：插拔件通用，导线长度2.5~10米，配箱

成套规格明细下载

说明：成套测试导线包专业配套使用于电力检测现场和各种检测仪器。配套有各种接插件（鳄鱼夹、测试插片、测试插针、测试表笔、高压探棒等），配套测试导线规格为电流2.1平方，电压1.6平方，测试导线长度可选择：1米、1.5米、2米、2.5米...每半米一种规格至10米，其它规格可定制。

DCC大电流测试导线（AB定制规格不限）

更多>

大电流测试导线

￥9.9起

￥9.9起

￥9.9起

￥9.9起

型号：DCC106~150

规格：6~50平方mm

结构：A线鼻B圆棒

颜色：黄绿红黑

型号：DCC106~150

规格：6~50平方mm

结构：AB线鼻

颜色：黄绿红黑

型号：DCC106~150

规格：6~50平方mm

结构：AB圆棒

颜色：黄绿红黑

型号：DCC106~150

规格：6~50平方mm

结构：A自锁B圆棒

颜色：黄绿红黑

CAD规格书下载

说明：大电流测试导线是指从6平方到50平方的各规格DCC系列测试导线，其导体是由直径0.1mm或0.15mm的纯铜丝绞合构成，外层绝缘护套是由改性丁晴橡胶构成。其特性是非常柔软，抗拉扯、抗油污、抗冻、耐热、低阻、耐压、导电性能非常好，一般电测量仪器仪表配套附件都为首选。

各种祼铜线/透明裸铜线/编织祼铜线/祼铜接地线

更多>

透明祼铜线

多绞祼铜线

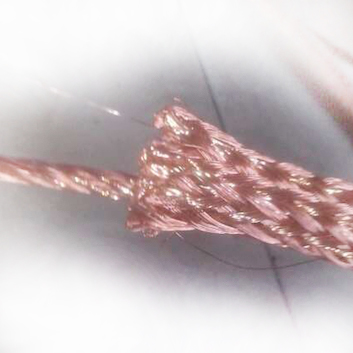

编织祼铜线

祼铜接地线

￥00.00起

￥00.00起

￥00.00起

￥00.00起

型号：TH _

规格：2.5~100平方

护套：透明PVC

型号：TG _

规格：2.5~100平方

护套：无（全裸）

型号：TB _

规格：2.5~100平方

护套：无（全裸编织）

型号：TD _

规格：2.5~100平方

护套：透明/多绞/编织

规格明细表下载

编织护套线型号规格报价

更多>

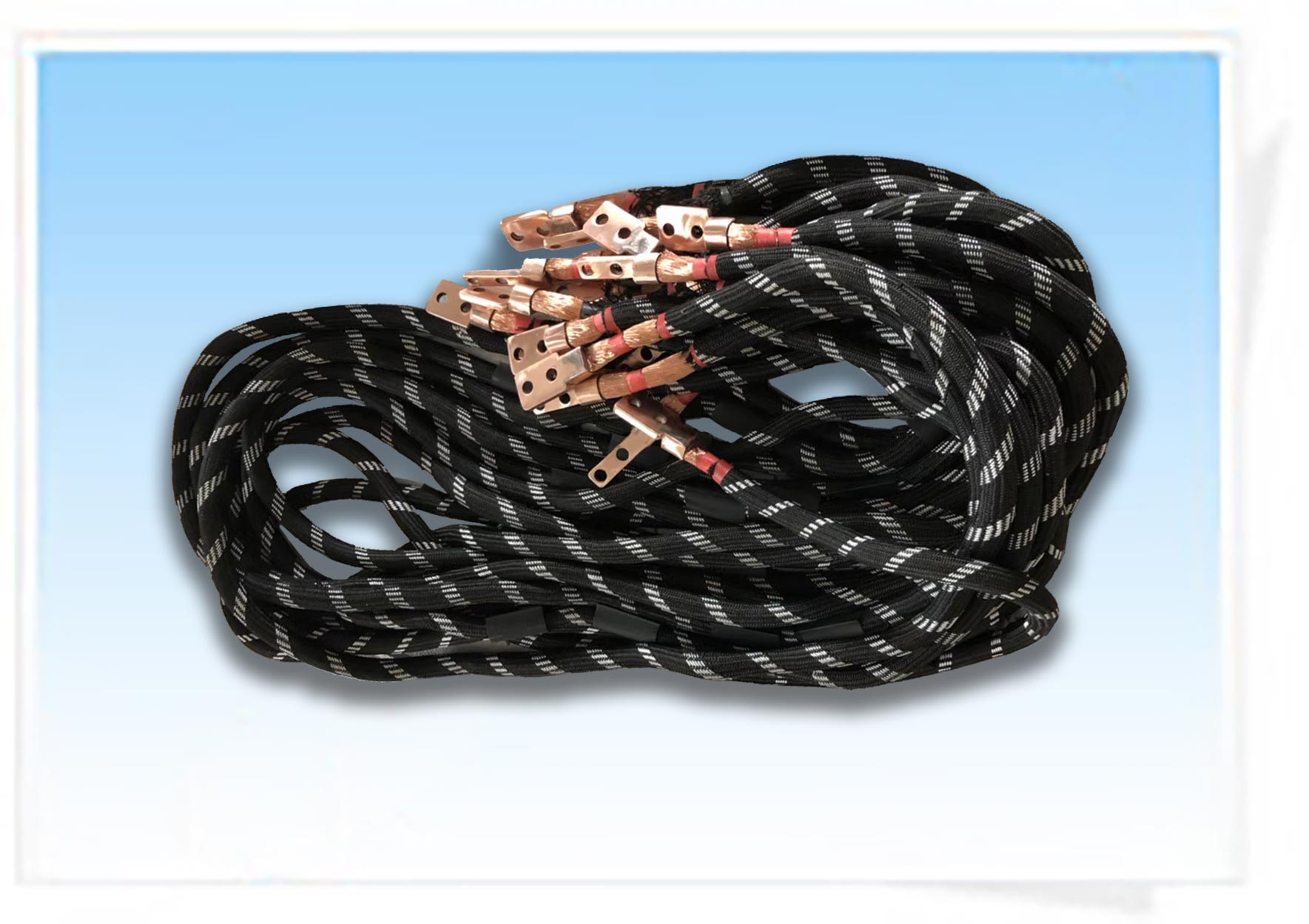

大电流纺织线

￥00.00起

￥00.00起

￥00.00起

￥00.00起

型号：TF_

规格：100~400平方

护套：黑白尼龙混纺

型号：TF_

规格：100~400平方

护套：黑白尼龙混纺

型号：TF_

规格：100~400平方

护套：黑白尼龙混纺

型号：TF_

规格：100~400平方

护套：黑白尼龙混纺

规格明细表下载

测试导线盘型号规格报价

更多>

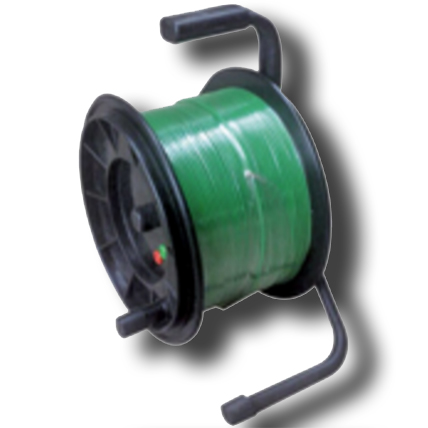

测试导线线盘

￥00.00起

￥00.00起

￥00.00起

￥00.00起

型号：TF_

规格：0.5~4平方

颜色：黄绿红黑

型号：TF_

规格：0.5~4平方

颜色：黄绿红黑

型号：TF_

规格：0.5~4平方

颜色：黄绿红黑

型号：TF_

规格：0.5~4平方

颜色：黄绿红黑

规格明细表下载

多品类采购时请直接发计划单或电话联系，直接出具集中报价表您

DCC系列测试导线/试验线/硅胶测试线报价一览表
正规生产企业，质量有保证，服务有保障，报价已含13%增值税和国内运杂费
名称（铜芯截面积）	型号/规格（绞丝直径×丝数X1）	外径（≤）	电流（A）	耐压（KV）	每卷	出厂价（元/米）	两端可配接插件（价格另计）
0.25mm²	DCC(Ø0.10×32×1)	Ø1.6mm	2	3	200	1.40	插头/夹子/插片
0.5mm²	DCC(Ø0.10×64×1)	Ø2.6mm	4	3	100	1.80	插头/夹子/插片
0.75mm²	DCC(Ø0.10×95×1)	Ø2.8mm	6	3	100	2.25	插头/夹子/插片
1.2mm²	DCC(Ø0.10×152×1)	Ø3.2mm	9	3	100	3.60	插头/夹子/插片
1.6mm²	DCC(Ø0.10×203×1)	Ø3.5mm	12	3	100	4.80	插头/夹子/插片
2.1mm²	DCC(Ø0.10×266×1)	Ø3.8mm	16	3	100	6.20	插头/夹子/插片
2.5mm²	DCC(Ø0.10×315×1)	Ø4.2mm	20	3	100	7.40	插头/夹子/插片
4mm²	DCC(Ø0.10×506×1)	Ø4.8mm	32	3	100	11.20	插头/夹子/插片
6mm²	DCC(Ø0.10×760×1)	Ø5.6mm	48	3	100	16.20	插头/线耳/插片
8mm²	DCC(Ø0.10×1007×1)	Ø6.6mm	60	3	100	20.10	插头/线耳/插片
10mm²	DCC(Ø0.10×1266×1)	Ø7.6mm	80	3	100	25.00	插头/线耳/插片
12mm²	DCC(Ø0.10×1520×1)	Ø8mm	95	3	100	30.00	插头/线耳/插片
16mm²	DCC(Ø0.15×904×1)	Ø8.8mm	125	3	100	40.00	插头/线耳/插片
20mm²	DCC(Ø0.15×1130×1)	Ø9.8mm	160	3	100	48.00	插头/线耳/插片
25mm²	DCC(Ø0.15×1412×1)	Ø10.2mm	200	3	100	60.00	插头/线耳/插片
30mm²	DCC(Ø0.15×1695×1)	Ø11.2mm	240	3	100	72.00	插头/线耳/插片
35mm²	DCC(Ø0.15×1978×1)	Ø11.8mm	280	3	100	42.00	插头/线耳/插片
50mm²	DCC(Ø0.15×2825×1)	Ø14.3mm	400	3	100	116.00	插头/线耳/插片
更大规格	可以定制	——	——	——		电索	可以定制
规格说明	测试导线导体由纯铜细丝绞合构成。DCC为型号，插号内数字分别代表（绞丝直径×绞丝根数×1为单芯2为双芯3为三芯...类推），例如：2.5平方的导线是由315根直径0.1的细铜丝绞成一股，外加丁晴绝缘护套组成。测试导丝绝缘护套为改性丁晴，具有阻然、柔软、抗拉拽、抗油污、易梳理、不老化的特点，颜色丰富，色彩鲜艳，常备黄绿红黑，其它还有蓝综白紫等。

订货及运输说明：

说明1：标准产品，特指各种可以独立使用的接插件，例如：鳄鱼夹、香蕉插头、香蕉插座、接线柱、测试插片、冷压端子等。标准产品售出后可退可换（自理往来运费）。

说明2：定制产品，是指附图加工或约定尺寸和规格的各种接插件和测试线，下料后即不能再退换，请慎思落定！

说明3：货期交付，标准产品均为库存现货，可按客户要求时间即时寄出。定制产品一般是指需上注塑机压制的含接插件的测试导线，因量产启动额较大（每次上料150kg，得一次用完），故需排产加工，一般订单3~7个工作日，量少规格多的订单，生产周期再顺延3-4个工作日，量少且急的用户请一定裕足时间！（有用户问：为啥有时量很小的订单交货也很快？这是因您刚好赶上批量投料，规格相近，一起生产了。千万不要因为上次交货快，而今次未留足生产周期而耽误您的工作进程！）

说明4：运输时效，一次订购300元及以上免包装费、免运输费、含13%增税；300元以下按样品出库，样品不含税运。发货默认中通/顺丰/德邦，30kg以上大件发物流。如收件方指定快递和方式，则按实际收取运费。到货时间以承运方承诺为准，供方不予保证。
索取各种接插件测试线小样免费（每次限一规格一件，确认后发顺丰/德邦到付）。

说明5：发票开具，当次订货满300元发票当次开给，不足300元的可累积够300元时一起开，目前公司已启用电子专票，索票请附邮箱。

关于期货的说明：

所有配件为我公司自产自销，出厂价供应，不议价！当紫铜（T1、T2）期货价波动大于20%时，批量性周期货合同保留提价权！

各类测试导线技术规格及配套说明

1、测试导线端头免费加工及其它说明：

零购测试线，长短数量不限。可以免费加工组装置测试导线两端接插件（香蕉插头、测试夹子、线鼻子/测试插片/线耳/叉子/冷压端子等等），其中接插件价格另计。询价时只需说明测试线的长短、粗细和测试线两端接插件的要求，我们即可报上价格。

定制成品测试线，其报价仅与测试导线的长短（mm、cm、m）、导体截面面积(mm²)、导线品类相关，与颜色无关和端头加工方式无关。

如果测试导线某端无需加工（裸线头）请定制前说明，以便预留线端用途裕量。所有测试线均接受非标规格的定制，可按用户具体要求配套供给

2、未经加工的测试导线零售注意事项：

未经加工的测试导线，可用于加工各种形式规格的测试导线成品，也可整盘或按米零售，细线每盘200米，粗线每盘100米，1米起订，多订不限。免费代客按尺寸裁切长短、剥线头、线头上锡。

3、测试导线CAD结构图：

DCC测试导线是由JBF系列丁腈聚氯乙稀化合物导线（简称丁腈线）加工而成，测试线两端可配套注塑或焊接各种接插件，如：香蕉插头、鳄鱼夹、插片线鼻子等。测试线结构如下图——

测试线导选型：关于测试导线的粗细，一般会是指测试线导体部分的横截面积，即：平方毫米，简称：平方。例如：常用规格：1.5平方~，2.5平方~，4平方~等。

绞丝是组成导线的主体，由紫铜拉丝而成，丝越细加工难度越高，价格也越贵，好的测试线一般由直径0.1mm绞丝构成。例如：2.5平方mm的测试线是由315根直径0.1毫米的绞丝合成。

测试线护套材料为丁腈聚氯乙稀化合物（简称丁腈线），成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。

三芯和四芯测试导线选型：一般情况下若注明是2.5平方三芯测试线，通常是指由三根2.5平方毫米粗细的测试导线组成，如上图右所示，常用规格有：1.5平方mm，2.5平方mm，4平方mm等。

三芯测试线通常由黄绿红三芯组成，一般用于三相电流测量，其它种颜色可定制。

4、测试导线的制造工艺及结构说明：

测试导线选型——订购测试导线首先需确认导线金属导体部分的横截面积（单位：平方毫米，符号：S，mm2，简称：平方），常用规格：1.5平方，2.5平方等，是测试导线最重要指标之一。
——测试导线颜色，常用有黄、绿、红、黑、蓝。是测试导线的关键指标之一
——测试导线外径，是指导体加上绝缘护套后测的直径（单位：毫米，符号Φ，mm）。测试导线护套的厚度与导线绝缘强度有一定关系，一般情况下只要确认了导线的绝缘强度，也就不用再确认导线外径。

测试导线结构——测试导线的结构与常规电线的结构有很大的不同。同平方测试导线的绞丝数量是普通导线的10~30倍。以2.5平方测试导线为例：其导体是由315根直径0.1毫米的纯铜细丝绞合而成（俗称：绞丝）。绞丝是由紫铜拉丝而成，丝越细加工难度越高，价格也越贵，好的测试导线一般由直径0.1mm左右的绞丝构成。
——常规测试导线护套材料为丁腈聚氯乙稀化合物（简称：丁腈线），由于其成本较高，仅适用于3kV左右的电力测量场所。成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。
——高压测试导线护套材料为改性硅橡胶，简称硅胶。其成份单一可加工性强，宜于超厚绝缘护套成形且成本较低。常用于5kV及以上等级的电测量场所。高压测试导线还有多种改良规格，例如：双层护套线、绝缘屏蔽线等等
——祼铜导线，其结构有3类：绞合、编织、透明护套。一般用于地线或接地连接。
——纺织护套线：一般应用大电流测量场所，俗称：大电流纺织线。导线护套是由黑白相间的棉线纺织而成，其耐压强度等级较低。

5、测试导线（铜线）截面积与载流量（过电流）的关系：

上述各式测试导线的载流值（电流通过导体的允许量，安培A）为纯导线理论值，选型应根据实际使用环境和使用电压综合评估，在交流220V或380V的工况环境中，如果测试导线两端加工成插拔件（香蕉插头、插片、线鼻子）则需按理论值的80%留足裕度。如果测试导线两端加工成鳄鱼夹，则需按理论值的65%留足裕度。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。

如：2.5 mm² JBF铜导线安全载流量的推荐值2.5×8A/mm²=20A
4 mm² JBF铜导线安全载流量的推荐值4×8A/mm²=32A

测试线两端接插件的选用和使用方法对载流量的影响也很大。例如：因受制于仪器条件，大电流线选用了小直径接插件，这时测试线的载流量应打9折。

在高温下使用（35度以上），同样条件下载流量应打9折（大概算法）。

如果测试线的接插件与仪器仪表由螺丝紧定连接，则直接按线径载流量计算，如果仅仅是弹性澎胀连接，则需考虑弹性限度的时效性和接触面的氧化影响，一般遇到这种情况，测试线的载流量裕多10%即可！

还要注意一点，一般所说测试线线径均指铜芯过流面积，而非包括护套在内的外径。如果对外径有特别要求，一定要注意其相关规格。

如何计算和测量测试导线平方数？所谓电线平方即指电线导体的横截面积，对电线规格而言，平方代指平方毫米。单丝线只需测量丝径（D），再套用圆的截面积（S）公式：S=π(D/2)²计算出即可。测量工具：卡尺试验室测试导线是用什么线？

铜导线截面积

最大载流量（A）

容量（KW）

铜导线截面积

最大载流量（A）

容量（KW）

2.5mm2 28 16 10mm2 55 35

4mm2 37 21 16mm2 91 59

6mm2 48 27 25mm2 120 67

其它
其它截面铜质测试线最大过电流能力依此类推

6、各种测试导线的技术优缺点：

DCC系列测试线包、测试线箱、测试线轴，是由JBF系列丁腈聚氯乙稀化合物导线（简称丁腈线）加工而成，成品充分利用了丁腈材料耐高温、抗疲劳、不怕磨损、不怕弯折的柔韧性强的特点，配合各式接插件，压塑注型为各种规格的测试线。并按电力测试线现场的具体要求，配备了测试插头、测试夹、测试叉子等组成1套。如上图——

7、透明裸铜线与裸铜接地线的区别：

两种线的用途不一样，也决定了它们的结构不一样。透明裸铜线是由若干铜丝绞合而成，外面再加上透明护套。而裸铜接地线的结构是由铜丝编织而成。绞合和编织各有优缺点，当使用环境或使用者不要求有透明护套时，一般都采用编织线。尤其是2.5平方左右的细线，采用绞合易松散，故均采用编织线。

8、各种测试导线选型说明：

DCC型成套测试线、CSX型成套测试线、XYD型成套测试线，均为我们公司三大拳头产品之一，广泛应用于电力电气电测等各种电测量场合，根据工作内容和作业规范，三种测试线各有用途特点：

DCC表示电测设备测试线，该型号测试线主要用于试验室、计量室电测量检测试验使用。

CSX表示电气现场测试线，是常规现场用测试线的通称，该型号测试线主要用于电气检测现场。

XYD表示仪表电气测试线，该型号测试线涵盖了继保和计量二次回路的所有节点。

上述所有型号的测试线均以单支DCC测试线为基础，型号表达类型，后缀表示规格要（如：DCC-1型规格为1米）

9、什么是测试导线？测试导线是干什么用的？

测试导线又称测试线，是电力系统检修试验时专用的测试导线。适用于继电保护现场，试验室及其它试验调试的场所，具有连接方便(只需进行插拨连接，不需开启设备)，接触电阻小，导线柔软，绝缘性能好等特点。专用测试导线与专用保护试验装置配套使用将大大提高现场调试效率，此外测试线也适用于仪器仪表配套、电气测量及高压专业的测试、试验。

另外，要明确，电测试验室所用的测试线决不能用RV、RVV、TRV、TRVV、AVR、BVR、VVR这类所谓的软导线（R是软的意思），这类导线是专用于电子、电气系统的连接，安装后固定使用，不拖不拽不接触不重复使用。而试验室用的测试导线，要经常性的插拔操作，需反复使用，经常接触，很难避免不拖不拽。因此，试验室所用测试导线，铜材用料要比普通电线高2个等级（纯度），丝径比普通电线更细（D<=0.1），绝缘层采用价格更贵的丁晴或是复合硅胶。因抗拉强度高，柔软适应性好，不易磨损不易开裂。

10、为什么我们一般用铜做测线导线？

一是因为铜的导电性能好，二是铜的性能比较稳定，相较铝和铁来讲不易氧化。三是价格比较便宜，下表为各种常用金属的导电率——

金属

银

铜

金

铝

锌

铁

镍

锡

铬

电阻率 15.86 16.78 24 26.55 51.96 97 68.40 110 129
