中国最优秀电测配件供应商-测试插头

告示：我公司生产的所有接插件（插头、插片、测试夹、接线柱等）和测试线均按电力系统现场测试标准生产，产品均经过国家质检部门质量性能检测（附检测报告），品质和用材远高于一般民用接插件，故性价比与之没有可比性。望勿以此议价！请您按实际用途和需要采购！

生产 · 加工 · 组装 · 配套 · 定制

接线柱&小接线柱&电压接线柱(13款)

JXZ-1系列端子接线柱图片和型号及报价

电压接线柱#小电流接线端子#接线柱端子（13）

JXZ-1系列接线柱（又称：插座、电压端子、电流端子、接线端子等）

JXZ -1系列接线柱的特点是安装灵活，占用半径小，大多数为铜质导体，适用各种类型检测仪器和校验装置的面板接线

其中部分接线柱也广泛应用于各类电气设备的内外部接线及各类形电压、电流检测端口等


圆纹接线柱(M5)		六角接线柱 (M6)		梅花接线柱(M5)		短帽接线柱(M6)
￥5.8元	详情	￥6.8元	详情	￥6.6元	详情	￥6.8元	详情
型号：JXZ-1型规格：M5×48mm 前插孔：Ø4mm 安装孔：Ø8+R1.6 材料：H62铜镀镍载流大小：≤40A 耐压强度：3kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-1II 规格：M6×45mm 前插孔：Ø4mm 安装孔：Ø11+R1.6x2 材料：H62铜镀镍载流大小：≤60A 耐压强度：3kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-1III 规格：M5×41mm 前插孔：Ø4mm 安装孔：Ø9mm+R1.6x2 材料：H62铜镀镍载流大小：≤40A 耐压强度：3kV 颜色：黄绿红黑蓝棕配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-107 规格：M6×52mm 前插孔：Ø4mm 安装孔：Ø11mm 材料：H62铜镀镍载流大小：≤60A 耐压强度：3kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子
规格书下载▼		规格书下载▼		规格书下载▼		规格书下载▼


三相接线柱(M3)		接线柱(M4)		接线柱(M4)		接线柱(M4)
￥2.8元	详情	￥2.8元	详情	￥3/2元	详情	￥3.8元	详情
型号：JXZ-102 规格：Ø3×42mm 前插孔：Ø4mm 安装孔：Ø8*7H 材料：H62铜镀镍载流大小：≤16A 耐压强度：2kV 颜色：灰+黄绿红黑配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-104 规格：M4×40mm 前插孔：Ø4mm 安装孔：Ø10mm 材料：H62铜镀镍载流大小：≤32A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-105 规格：M4×45mm 前插孔：Ø4mm 安装孔：Ø10mm 材料：铜镀镍/锌合金载流大小：≤32A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-109 规格：M4×36mm 前插孔：Ø4mm 安装孔：Ø7×6/H型材料：H62铜镀镍载流大小：≤32A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子
规格书下载▼		规格书下载▼		规格书下载▼		规格书下载▼


三相接线柱(M5)		接线柱(M4)		接线柱(M5)		透明接线柱(大/小)
￥3.8元	详情	￥3.8元	详情	￥6.8元	详情	￥6.8元	详情

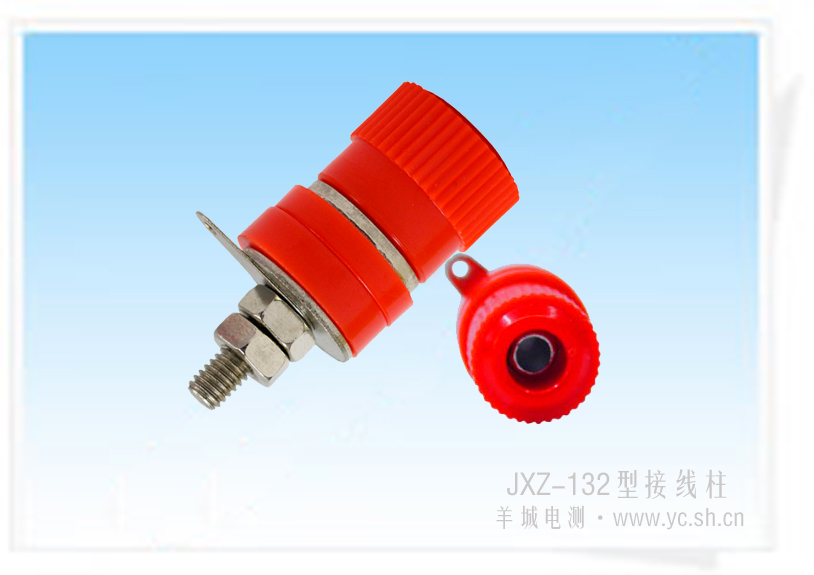

型号：JXZ-103 规格：M5×48mm 前插孔：Ø4mm 安装孔：Ø8R1.5 材料：H62铜镀镍载流大小：≤24A 耐压强度：1kV 颜色：灰+黄绿红黑配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-132 规格：M4×32.5mm 前插孔：Ø4mm 安装孔：Ø7×6mm 材料：H62铜镀镍载流/耐压：≤32A/2kV 颜色：黄绿红黑蓝棕白备注：JS-910B改进型配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-140 规格：M5×40mm 前插孔：Ø4mm/穿孔安装孔：Ø12x11/D型材料：H62铜镀镍载流大小：≤40A 耐压强度：3kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-110 规格：M6×52mm 前插孔：Ø4mm 安装孔：Ø11mm 材料：H62铜镀镍载流大小：≤60A 耐压强度：1kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子
规格书下载▼		规格书下载▼		规格书下载▼		规格书下载▼


接线柱(M3)		接线柱(M3)		接线柱(M3)		接线柱(M3)
￥3/2元	详情	￥3/2元	详情	￥3/2元	详情	￥3/2元	详情
型号：JXZ-108 规格：M3×45mm 前插孔：Ø4mm 安装孔：Ø8mm 材料：铜镀镍/锌合金载流大小：≤20A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-108 规格：M3×45mm 前插孔：Ø4mm 安装孔：Ø8mm 材料：铜镀镍/锌合金载流大小：≤20A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-108 规格：M3×45mm 前插孔：Ø4mm 安装孔：Ø8mm 材料：铜镀镍/锌合金载流大小：≤20A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子		型号：JXZ-108 规格：M3×45mm 前插孔：Ø4mm 安装孔：Ø8mm 材料：铜镀镍/锌合金载流大小：≤20A 耐压强度：2kV 颜色：黄绿红黑蓝棕白配套：4mm香蕉插头配套：U/O型冷压端子
规格书下载▼		规格书下载▼		规格书下载▼		规格书下载▼

JXZ-1系列接线柱简明选型手册下载(PDF格式3.5M)

JXZ-1系列接线柱简明规格价格表（单价/元，从小到大排序）
型号	规格	安装孔	插线孔	耐压/载流	单位	出厂价
JXZ-108	M3×45mm	Ø8	Ø4	3kV/20A	只	3.00
JXZ-102	Ø3×42双色	Ø8H7	Ø4	1kV/16A	只	2.80
JXZ-104	M4×40mm	Ø10	Ø4	2kV/32A	只	2.80
JXZ-105	M4×45mm	Ø10	Ø4	2kV/32A	只	3.00
JXZ-109	M4×36横穿孔	Ø7×6H	Ø4	3kV/32A	只	3.80
JXZ-110	M4×35透明柱	Ø12	——	3kV/24A	只	3.80
JXZ-117	M4×34mm	Ø8	Ø4	3kV/32A	只	——
JXZ-132	M4×33横穿孔	Ø7×6H	Ø4	3kV/32A	只	3.80
JXZ-140	M5×40横穿孔	Ø12×11D	Ø4	3kV/40A	只	6.80
JXZ-103	M5×48双色	Ø8R1.5	Ø4	1kV/24A	只	3.80
JXZ-1	M5×48圆柱帽	Ø8+1.6R	Ø4	3kV/40A	只	5.80
JXZ-1Ⅲ	M5×45梅花帽	Ø11+1.6R	Ø4	3kV/40A	只	6.60
JXZ-1Ⅱ	M6×40六角帽	Ø9×8H	Ø4	3kV/60A	只	6.80
JXZ-107	M6×52mm	Ø11	Ø4	3kV/60A	只	6.80
说明：JXZ-1系列接线柱为立柱式结构，柱芯从M3~M6都有，属于小型低载接线柱，耐压一般设计在600V~3kV不等。结构简单、安装方便、配套丰富、色彩多样，应用广泛。可配套各式香蕉插头、O型或U型冷压端子、特软测试导线等

订货：订购300元以上免包装费、免运输费、含13%增税；300元以下按样品出库，样品不含税运。正常发货默认德邦/顺丰，30公斤以上大件发物流。如需方指定快递或运输方式，按实际费用收取运费。索取电测配件小样免费（审核后发顺丰或德邦到付，免费样品每个型号每月限1次，每次数量不超过规格数）

简明选型手册下载

简明报价手册下载

接线柱、香蕉插座安装孔示例：

接线柱安装孔形状安图示上海中荣仪电有限公司配件销售联系人18964771663微信同号

1000A大电流金属接线柱CAD图

1、电流接线柱和电压接线柱的区别？

接线柱是安装于仪器仪表面板上，用于输入或输出交直流电压或电流的电气元件。之所以分电压型和电流型，是基于电气性能指标而定的，一般来说电压型接线柱对过电流没有太大的要求，而对安全性（打火、闪弧）要求更高，因此电压型接线柱内圈专门设计有凹槽，用于插入护套型插头，以防带电接插时打火、接弧或人为接触到金属导体。

而电流型接线柱在设计中更多考虑了接线柱本身的过电流能力，其导体横截面有更多规格选择。

当接线柱使用于小电流、低电压场合时，无需区分电流端子，还是电压端子，在这种场合（仪器上）两种接线柱可以通用。
