产品型号:>>ZRT812F

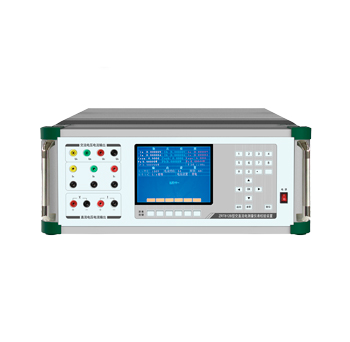

产品名称:>>ZRT812F多功能电测仪表检定装置

 ZRT812F 三相交直流电测量仪表校验装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、国家电力公司《交流采样测量装置校验规范》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、DL/T1112-2009《交、直流仪表检验装置检定规程》、JJG 307-2006的要求而设计的三相表源一体化装置。增加了GB/T13729-92、DL/T630-1997、JJG126-95规程中要求,装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP16位高速数模转换器组成可控制的正弦波、畸变波信号源。




 主要指标
>交流电压  0-600V                >交流电流  0-20A
>直流电压  0-1000V              >直流电流  0-20A
>输出容量  20VA                   >相       位  0-360度
>频       率  45-65Hz              >精       度  0.05级/0.1级

 主要功能
1.  8.4英寸彩色 液晶 显示屏,图表字符显示清晰;
2.  校验装置采用工控机模式,操作更加简捷,显示界面为8.4寸彩色液晶彩示屏;
3. 可半自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等;
4. 可半自动或自动检验交流采样装置和电测量变送器(电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等;
5. 可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控;
6. 功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。
7. 设有RS-232接口,通过上位机软件,由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理;
8. 可存贮300块被检仪表的检测原始数据,以供查阅和上传;
9. 可按电能表检测负荷点或自选点进行电能表校验;

10. 装置重量轻,本装置即可以实验室使用也可携带于现场校验使用;
11. 本装置精度高、工作稳定性可靠,操作方便灵活。
12. 本装置为融合交流采样器、电测量变送器、交直流电表、电能表四大检测功能为一体的高精度、高稳定度的四合一装置。

 技术指标
1.    交流电压量程  50V、100V、200V、400V、600V,   最大输出容量 20VA
2.    交流电流量程  0.5A、1A 、2.5A、5A、10A、20A,  最大输出容量 20VA
3.    交流电压、电流调节范围   0~120% FS,调节细度 5×10-5
4.    工频交流电压、电流准确度   0.05% FS
5.    有功功率(50V~400V)   准确度   0.05% FS
6.   无功功率(50V~400V)    准确度   0.1% FS
7.    电流对同名相电压的相位准确度    0.05°
8.    频率调节范围   45~65Hz,   调节细度 0.001Hz, 调定值准确度 5×10-5
9.    相位调节范围   0~359.99°,  调节细度 0.01°
10.  交流电压、电流输出波形失真度     ≤0.3%
11.  交流电压、电流及功率输出稳定度  ≤0.01% FS /60s
12.  谐波 2~31次,幅度0~20%,各次谐波相位细度 0.01°·N(N为谐波次数)
13.  直流电压量程   75mV、75V、150V、300V、500V、1000V ,最大输出容量20W
14.  直流电流量程 0.5A、1A、2.5A、5A、10A、20A, 最大输出容量20W
15.  直流电压、电流调节范围  0~120% FS(1000V量程0~105% FS),调节细度5×10-5
16.  直流电压、电流输出稳定度  ≤0.01% FS /60s(峰-峰值)
17.  直流电压调定值准确度   0.05% FS
18.  直流电流调定值准确度   0.1% FS
19.  直流75mV输出(负载≥5Ω)准确度  0.1% FS
20.  直流测量准确度(变送器输出测量) 0.02% FS(电压0~±24V,电流0~±24mA)
21.  电能表测量 (50V~400V)综合误差  0.05% (脉冲输出:三相额定值=6Hz)
22.  工作电源  单相 220V ± 10%, 50H± 5%
23.  使用环境  温度 20
°± 10°C,  相对湿度 ≤85%RH
24.  体积重量  460×460×185mm,24kg
 配置明细
1. 装置本体 1台
2. 电源线1根
3. 测试导线及接插件1套
4. 脉冲测试线1根
5. 键盘1个
6. 使用说明书1份
7. 出厂检测报告1份
8. 合格证1份
9. 铝合金机箱1只
