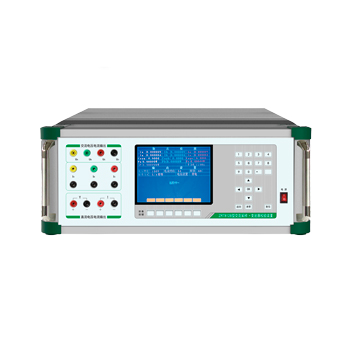

产品型号:>>ZRT812C+

产品名称:>>交流采样变送器检定装置

 ZRT812C+三相交流采样变送器校验装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、国家电力公司《交流采样测量装置校验规范》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、DL/T1112-2009《交、直流仪表检验装置检定规程》、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP16位高速数模转换器组成可控制的正弦波、畸变波信号源。




主要指标
>电压57.7V/100V/220V/380V       >电流1A/5A
>输出容量10VA                            >相位0-360度
>频率45-65Hz                              >精度0.05级/0.1级

 主要功能
1. 可自动检验交流采样装置的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等;
2. 可离线虚负荷校验交流采样器也可在线实负荷校验交流采样器
3. 可自动检验交流采样装置和电测量变送器(电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等
4. 可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控
5. 功放的工作频带为40HZ~1kHZ,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用
6. 设有RS-232接口。通过上位机软件,由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理
7. 可存贮300块被检仪表的检测原始数据,以供查阅和上传。


 技术指标
1. 交流电压量程:57.7V、100V、20V、380V ,最大输出容量20VA;
2. 交流电流量程: 1A 、5A,最大输出容量20VA;
3. 交流电压、电流调节范围: 0~120% FS,调节细度 5×10-5
4. 电压、电流、功率测量准确度: 0.05%;
5. 频率调节范围: 45~65HZ,调节细度 0.001HZ,调定值准确度 5×10-5
6. 相位调节范围: 0~359.990, 调节细度 0.010
7. 交流电压、电流输出波形失真度:≤ 0.3%;
8. 交流电压、电流及功率输出稳定度:≤ 0.01% FS /60s;
9. 谐波2~31次,幅度0~20%,各次谐波相位细度0.010·N(N为谐波次数);
10. 在线测量: 0~120V、 0-6A,准确度0.1 %;

11. 变送器测量:直流电压1V~±24V,直流电流0~±20mA) 准确度0.02%
12. 工作电源 单相220V±10%, 50HZ±5%;
13. 使用环境 温度200C±100C,相对湿度≤ 85%RH;
14. 体积重量 约460×430×185mm3,20kg。
 配置明细
1. 标准配置明细:
1) 装置本体1台
2) 电源线1根
3) 5A电流钳3只
4) 测试导线及接插件1套
5) 直流mV测试专用线 1条
6) 管理软件1套
7) 数据传输线1根
8) 使用说明书1份
9) 出厂检测报告1份
10) 合格证 1份
11) 铝合金机箱1只
