产品型号:>>ZRT812B+

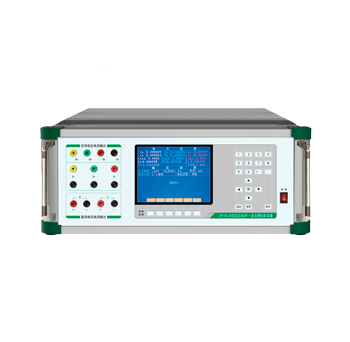

产品名称:>>ZRT812B+三相交直流仪表.变送器.交流采样检定装置(四合一)

 ZRT812B+型 三相交流采样.指示仪表.变送器校验装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、国家电力公司《交流采样测量装置校验规范》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、DL/T1112-2009《交、直流仪表检验装置检定规程》、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
     本装置为融合交流采样器、电测量变送器、交直流电表、电能表四大检测功能为一体的高精度、高稳定度的四合一装置。



 主要指标
>交流电压   0-600V                 >交流电流   0-20A
>直流电压   0-1000V               >直流电流   0-20A
>输出容量   20VA                    >相       位   0-360度
>频       率   45-65Hz               >精       度   0.05级/0.1级

 主要功能
1. 6.5英寸彩色 液晶 显示屏,图表字符显示清晰。
2. 可半自动或手动检验电力系统中各种工频指示仪表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等 影响量引起的改变量等;
3. 可半自动或自动检验交流采样装置的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等;

4.可半自动或自动检验电测量变送器(电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。
5. 可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控;
6. 功放的工作频带为40H
z~1kHz,有良好的线性,电流功放为恒流源,电压功放为恒压源;
7. 设有RS-232接口,通过上位机软件,由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理;
8. 可存贮300块被检仪表的检测原始数据,以供查阅和上传;
9. 可按电能表检测负荷点或自选点进行电能表校验;

10. 装置重量轻,本装置即可以实验室使用也可携带于现场校验使用;
11. 本装置精度高、工作稳定性可靠,操作方便灵活。

 技术指标
1. 交流电压量程   50V、100V、200V、400V、600V ,  最大输出容量 20VA
2. 交流电流量程   0.5A、1A 、2.5A、5A、10A、20A , 最大输出容量 20VA
3. 交流电压、电流调节范围  0~120% FS,调节细度 5×10
-5
4. 工频交流电压、电流准确度    0.05% FS
5. 有功功率(50V~400V)  准确度  0.05% FS
6. 无功功率(50V~400V)  准确度  0.1% FS
7. 电流对同名相电压的相位准确度   0.05
°
8. 频率调节范围   45~65Hz,    调节细度 0.001Hz,  调定值准确度 5×10-5
9. 相位调节范围   0~359.99°,  调节细度 0.01°
10. 交流电压、电流输出波形失真度     ≤0.3%
11. 交流电压、电流及功率输出稳定度  ≤0.01% FS /60s
12. 谐波 2~31次,幅度0~20%,各次谐波相位细度  0.01
°·N(N为谐波次数)
13. 直流电压量程   75mV、75V、150V、300V、500V、1000V    最大输出容量20W
14. 直流电流量程 0.5A、1A、2.5A、5A、10A、20A,               最大输出容量20W
15. 直流电压、电流调节范围  0~120% FS(1000V量程0~105% FS),调节细度5×10
-5
16. 直流电压、电流输出稳定度  ≤0.01% FS /60s(峰-峰值)
17. 直流电压调定值准确度   0.05% FS
18. 直流电流调定值准确度   0.1% FS
19. 直流75mV输出(负载≥5Ω)准确度 0.1% FS
20. 电能表测量(50V~400V)  综合误差  0.05% (脉冲输出:三相额定值=6Hz)
21. 工作电源  单相220V±10%,50Hz±5%
22. 电能表测量(50V~400V)综合误差  0.05% (脉冲输出:三相额定值=6Hz)
23. 使用环境  温度20
°C±10°C,相对湿度≤85%RH
24. 体积重量  460×430×185mm,20kg

 标准配置明细
1. 装置本体  1台
2. 电源线  1根
3. 测试导线及接插件  1套
4. 直流mV测试专用线  1条
5. 脉冲测试线   1根
6. 数据传输线   1根
7. 使用说明书  1份
8. 出厂检测报告  1份
9. 合格证  1份
10. 铝合金机箱  1只
