产品型号:>>ZRT812D

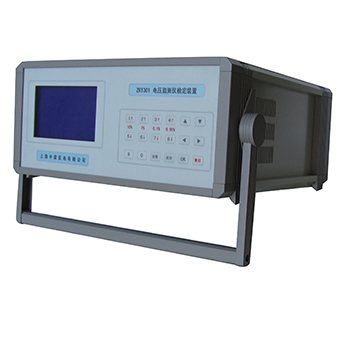

产品名称:>>电压监测仪检定装置

 ZRT812D型 电压监测仪校验装置是参照电力行业标准DL500-2009《电压监测仪使用技术条件》有关精度测试的要求而设计的表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的工频交流数据采集器;源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置内还装有标准计时器。装置具有精度高、工作稳定可靠、操作方便灵活等特点。




 主要指标
>电压输出57.7V/100V/220V/380V
>频率45-65Hz       >精度0.05级/0.1级

 主要功能
1. 可用于测定统计式监测仪和记录式监测仪的基本误差、综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、灵敏度测试、谐波影响试验等;
2. 可在线测量交流电压和电压中的谐波含量以及电压失真度
3. 程控源可生成231次谐波的畸变波,谐波次数、幅度以及谐波对基波的相位均可程控
4. 电压功放的工作频带为40HZ1kHZ,有良好的线性,为恒压源。由于重量轻,本装置更适合于现场校验使用
5. 设有RS232接口。通过上位机软件(选件),由PC机控制本装置可进行自动或手动检验,并对结果进行处理和管理
6. 可存贮300只被检电压监测仪的检测原始数据,以供查阅和上传。

 技术指标
1. 工频交流电压输出:
    量程 57.7V,100V,220V,380V,最大输出容量 30VA;
    调节范围 0~130%,调节细度 1×10-4
    准确度 0.05% FS;
    频率 调节范围 45~65HZ, 调节细度 0.001HZ, 调定值准确度 0.01Hz;
    波形失真度(输出正弦波时)≤0.3%;
    输出稳定度 ≤0.01% FS/1m;
    谐波输出2~31次,幅度0~30%,谐波对基波的相角0-360度;
2. 工频交流电压测量:
    量程 57.7V,100V,220V,380V,自动切换;
    准确度  0.05% FS;
    谐波及失真度测量  谐波次数 31次
    谐波误差     ±10% RD±0.1%(RD为谐波含量读数)
    失真度误差    ±10% RD±0.1%(RD为失真度读数);
3. 时间间隔精度 0.2秒/24小时;
4. 工作电源     单相220V±10%,     50HZ±5%;
5. 使用环境     温度200C±100C,    相对湿度≤85%RH;
6. 外形尺寸  345×335×133mm, 重量8kg。
 配置明细
1. 装置本体 1台
2. 电源线 1根
3. 测试导线及接插件 1套
4. 通迅专用接口测试线 1根
5. 使用说明书 1份
6. 出厂检测报告 1份
7. 合格证 1份
8. 铝合金机箱 1只
