产品型号:>>MG6000D

产品名称:>>多功能保护回路矢量测试仪

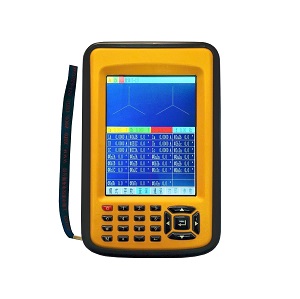

 MG6000D型 多功能差动保护接线矢量测试仪是集多功能测量、自动切换量程、数据储存、数据分析、数据上传、输出打印等功能,主要用于测量继电保护二次回路两圈变及三圈变线路测量,做为判别复杂的继电保护回路二次接线的专用工具。该仪表非常适合变电检修、继电保护等差动检测、启动试验现场使用,同时也适用于化工、冶金、矿山、铁路等大型企业自备电厂作为检修工具使用。
【显示参数】
常规数据
Ua\Ub\Uc\IA\IB\IC\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦIAIB\ΦIBIC\
ΦIAIC\ΦUaIa\ΦUbIb\ΦUcIc\ΦUaIA\UbIB\ΦUcIC\
Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa
\CosΦb\CosΦc\Cos\PA\PB\PC\P\QA\QB\QC\Q\SA\SB\SC\S\CosΦA\CosΦB\CosΦC\CosΦ\Hz,
三圈变数据IAH\IAM\IAL\IAD\IBH\IBM\IBL\IBD\ICH\ICM\ICL\ICD、ΦIAH/IBH、ΦIAH/ICH、ΦIBH/ICH、ΦIAH/IDH、ΦIAH/IAM、 ΦIAH/IAL、 ΦIAM/IAL、 ΦIAH/IAD 、ΦIBH/IBM、 ΦIBH/IBL、 ΦIBM/IBL、 ΦIBH/IBD  、ΦICH/ICM、 ΦICH/ICL、 ΦICM/ICL、 ΦICH/ICD




 主要指标
> 电压 0-500V             > 电流 2mA-10A
> 相位 0-360度            > 频率 45-65Hz
> 精度 0.5级
/0.2级       通道 3路电压/6路电流

 主要特点
1. 5.7寸大屏幕彩色液晶显,界面显示清晰直观。六角向量图分色显示,中文提示正反相序;
2. 可用于检测变压器的接线组别,测试二次回路和母差保护系统;
3. 多种测量方式选择,可测量两圈变也可测量三圈变二次回路接线(Y/Y,Y/△, Y/Y/△),同屏显示三相电压、两圈变六路电流、三圈变九路电流的各种相位关系;
4. 两圈变测量:同屏显示三相电压、六路电流输入信号,同时段同屏显示三相电压与六路电流多种相位关系,自动计算矢量行(差流)、矢量角度的数据表格及双路向量图;
5. 三圈变测量:可分相测量A相高中低端电流值及角度(IAH、IAM、IAL)和B相高中低端电流值及角度(IBH、IBM、IBL)以及C相高中低端电流值及角度(ICH、ICM、ICL),自动合成计算高、中、低端9路电流的矢量和(差流)、矢量角度的数据表格及向量图;
6. 电力参数测量:实时测量频率、功率因数,有功、无功功率及视在功率的分相及总和;
7. 不接电压信号可直接测量六路电流的相位关系;
8. 向量图绘制可任意设置X轴、Y轴,12点、11点、3点,符合各种接线方式;
9. 双电源供电交流PT测量端子供电和锂电池供电。锂电池可连续工作10小时,待机时间≥40小时,充电次数≥500次;
10. 电源自动节电管理功能,可自动关机或转入休眠状态;
11. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
12. 内置时钟芯片,可准确记录、显示测量时间;
13. 矢量计算器,可方便用户对电压电流矢量和进行计算;
14. 可将仪表测量数据成组上传至 PC 机,实现测试结果的浏览、查询、报表和打印功能;
15. 可选配VMP02微型打印机,可现场打印实测数据;
16. 中文菜单与直接按键相结合,操作易学、易用;
17. 手持式,体积小,重量轻,防脱落腕带,以防操作人员失手对仪器造成损坏;
18. 背景色可选择,白色/黑色/蓝色/深蓝色,出厂标准为深蓝色。

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 测量Y/Y、Y/△、Y/Y/△两圈及三圈变二次保护回路接线测量,差流自动计算;
3. 自动判别线路正反相序;
4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
5. 感性和容性电路负载特性判别;
6. 检查变压器接线组别;
7. 作为漏电流表使用等。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ≤±0.5%量程
交流电流 200mA/5A/10A 2mA~10A 0.1mA ≤±0.5%量程
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ≤±1.0%
工作电源 3800mAh/7.4V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机200×126×48(mm)   重量:680g(含电池)
电流钳表140x40x19 (mm)     重量:160g/把      钳口:Φ8mm


 仪器配置明细
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器6把
3) 电压测试线1套
4) 电源适配器1个
5) 管理软件及数据线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 安全防水机箱1个

2. 选配件明细:
1) 微型打印机VMP02
2) 备用锂电池
