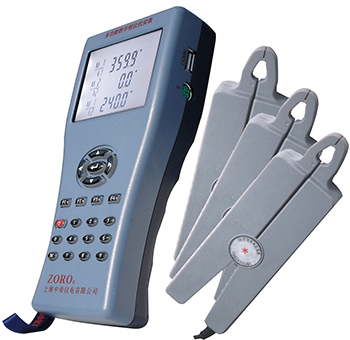

产品型号:>>MG3000+

产品名称:>>三相数字相位伏安表

 MG3000+型 三相数字相位伏安表是专为测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,同时测量电压、电流、功率、功率因数、频率、相位的专用测量仪器。并具有数据锁定、存储、上传、打印功能。
【显示参数】U1\U2\U3\I1\I2\I3\ΦU1U2\ΦU2U3\ΦU1U3\ΦI1I2\ΦI2I3\ΦI1I3\ΦU1I1\ΦU2I2\ΦU3I3\ΦU1I2\ΦU1I3\ P1\P2\P3\P\Q1\Q2\Q3\Q\S1\S2\S3\S\PF1\PF2\PF3\PF\Hz



 主要指标
> 电压 0-500V                > 电流 5mA-10A/1mA-5A
> 相位 0-360度               > 频率 45-65Hz
> 精度 0.5级
通道 3路电压/3路电流

 主要特点
1. 采用65X50液晶显示屏,高亮背光,一屏显示3组数据,界面直观清晰
2. 直接功能键操作,无须换档自动切换量程
3. 测量电压、电流真有效值及U-U、U-I、I-I的相位,实时测量有功功率、无功功率、视在功率、功率因数、频率等电参数
4. 仪器内置充电锂电池供电,关闭背光灯时可连续工作18小时,开启背光灯时可连续工作8小时,无需外接电源,具欠电指示
5. 自动判别线路负载特性,并判断三相三线及三相四线电能表接线错误组别
6. 电流幅相特性平坦,可在5mA-10A范围内准确测量相位
7. 配尖嘴型钳形电流互感器,测量精度高,抗干扰能力强,在排线密集的场合使用尤其方便
8. 内置存储器,能保存60组测量数据,可查阅已保存的数据组
9. 配备数据管理软件,可将测量数据成组上传至 PC 机,自动生成标准报表(含向量图)打印存档
10. 仪器配备打印输出接口,配备微型打印机VMP02可在线打印检测数据
11. 仪器使用简单、操作方便非常适用于各电力院校做为接线判别培训工具及教学仪器使用
12. 仪器具有自动节电管理功能,自动识别工作状态,操作时不关机,无人使用时可自动关机
13. 超小流线型结构,防脱落腕带设计,手持式,体积小,重量轻

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 检测电能计费系统二次回路接线;
3. 检查电度表/户表接线,以判断电度表运行快慢,合理收缴电费;
4. 自动判别线路正反相序;
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
6. 感性和容性电路负载特性判别;
7. 检查变压器接线组别;
8. 作为漏电流表使用等;



 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ≤±0.5%量程
交流电流 200mA/5A/10A 5mA~10A 0.1mA ≤±0.5%量程
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ≤±1.0%
工作电源 1700mAh/3.7V锂电池供电及适配器插座供电, 电源适配器AC220V/DC5V
外形尺寸及重量
仪器主机185×85×41(mm)   重量:260g(含电池)
电流钳表140x40x19 (mm)   重量:160g/把   钳口:Φ8mm


 仪器配置
1. 标准配置明细:
1) 仪器主机1台
2) 5A钳形电流互感器3只
3) 电压测试线1套
4) 电源适配器1个
5) 数据管理软件及数据线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 便携包1个

2. 选配件明细:
1) 微型打印机VMP02
2) 备用锂电池
