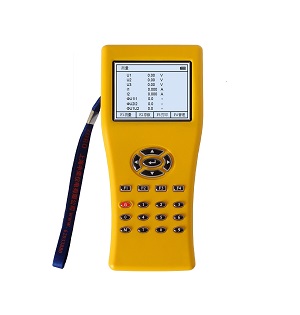

产品型号:>>MG2000E

产品名称:>>多功能双钳数字相位伏安表

 MG2000E型 多功能双钳数字相位伏安表集多功能测量、向量图显示 、自动切换量程、实测数据保持、测量数组储存、配有通讯软件、数据上传,输出打印等功能。该仪器具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【显示参数】U1\U2\I1\I2\ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1\P1\P2\Q1\Q2\S1\S2\PF1\PF2\Hz\
Z1\Z2\R1\R2\X1\X2


 主要指标

> 电压 0-500V               > 电流 5mA-10A或1mA-5A
> 相位 0-360度              > 频率 25-65Hz
> 精度 0.5级
通道 2路电压/2路电流

 主要特点
1.   主机采用2.4寸LED液晶显示屏,高亮度背光,一屏显示8组数据,界面显示直观清晰;
2.   直接功能键操作,无须换档自动切换量程;
3.   测量相电压/线电压、电流真有效值、U-U、U-I、I-I的各种相位关系,向量图显示;
4.   测量有功功率、无功功率、视在功率、频率、功率因数等电参数, 自动计算阻抗、电阻、电抗,测量数据可锁定;
5.   电压电流双通道对称设计相互绝缘, 可检测变压器接线组别和并网核相,测 U-U相位值时,两电压输入回路绝缘隔离不会造成被测线路短路以至烧毁仪表;
6.   电流幅相特性平坦,可在5mA-10A范围内准确测量相位;
7.   配尖嘴型钳形电流互感器,测量精度高,抗干扰能力强,排线密集的场合使用尤其方便;
8.   锂电池供电,关闭背光灯可连续工作18小时,开启背光灯可连续工作8小时,具欠电指示;
9.   内置存储器,能保存500组测量数据,可通过面板上的功能键查阅已保存的数据组;
10. 仪器配备打印输出接口,可配备微型打印机VMP02在线打印检测数据;
11. 配备数据管理软件,将测量数据组上传PC机,打印标准报表;
12. 仪器具有自动节电管理功能,自动识别工作状态,操作时不关机,无人使用时可自动关机;
13. 仪器内置万年时钟芯片,可准确记录检测时间,以备查询;
14. 仪器使用简单操作方便,非常适用于各电力院校作为计量判线比武工具及教学仪器使用;
15. 超小流线型结构,防脱落腕带设计,手持式,体积小,重量轻。

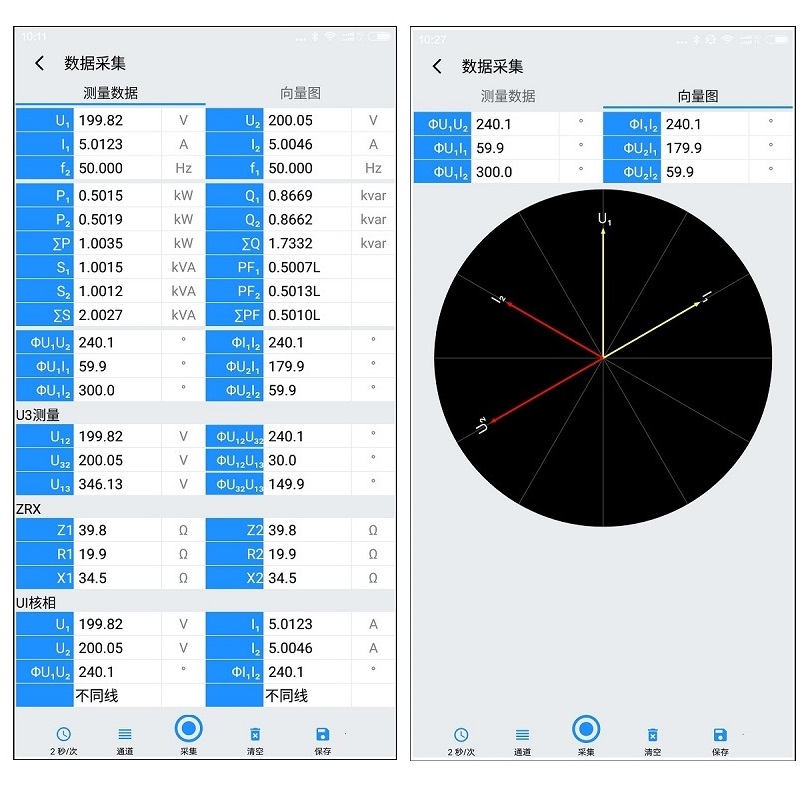

16. 选配在线数据采集专用软件 ,连接电脑后可实时采集现场数据,自动绘制负荷曲线进行数据分析。

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 检测电能计费系统二次回路接线;
3. 检查电度表/户表接线,以判断电度表运行快慢,合理收缴电费;
4. 自动判别线路正反相序;
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
6. 感性和容性电路负载特性判别;
7. 电压与电流通道完全隔离,可用于并网核相检查;
8. 检查变压器接线组别;
9. 作为漏电流表使用等。


 技术指标

测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V500V 3V500V 0.001V ±0.5%量程
交流电流 200mA/5A/10A 5mA10A
或1mA-5A
0.1mA ±0.5%量程
相位测量 360° 0360° 0.1° ±1.0°
频率测量 50Hz 25-65Hz 0.01Hz ±0.02Hz
功率测量 3V500V / 5mA10A 0.1W ±1.0%
工作电源  2000mAh/3.7V锂电池供电及适配器市电插座供电
外形尺寸及重量  仪器主机185x85x41(mm)   重量:350g(含电池)
 电流钳表140x40x19(mm)   重量:160g/把   钳口:Φ8mm
注:订货时请注明电流测量范围5mA-10A,或者1mA-5A。

 仪器配置
1. 标准配置明细:
1) 仪器主机1台
2) 5A钳形电流互感器2只
3) 电压测试线及线夹1套
4) 电源适配器1个
5) 管理软件及通讯线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 铝合金机箱1个

2. 选配件明细:
1) 微型打印机VMP02
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器
注意:每台设备可配备两只钳表,请用户可根据实际需求选择。
