产品型号:>>MG6000B+

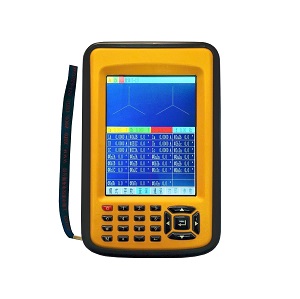

产品名称:>>六路差动保护接线测试仪

 MG6000B+型 六路差动保护接线测试仪是集多功能测量、自动切换量程、数据保持、数据储存、数据上传,输出打印等智能化仪器的特点,可做为继电保护二次回路两圈变线路测量的专用工具。该仪表非常适合变电检修、继电保护等差动检测、启动试验现场使用,同时也适用于化工、冶金、矿山、铁路等大型企业自备电厂作为检修工具使用。
【显示参数】Ua\Ub\Uc\IA\IB\IC\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦIAIB\ΦIBIC\ΦIAIC\ΦUaIa\ΦUbIb\ΦUcIc\ΦUaIA\UbIB\ΦUcIC\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\Cos\PA\PB\PC\P\QA\QB\QC\Q\SA\SB\SC\S\CosΦA\CosΦB\CosΦC\CosΦ\Hz,IAD\IBD\ICD\ ΦIAI\AD\ΦIBIBD\ΦIAICD



 主要指标
> 电压 0-500V             > 电流 2mA-10A
> 相位 0-360度            > 频率 45-65Hz
> 精度 0.5级/0.2级
       通道 3路电压/6路电流

 主要特点
1. 采用5.7寸大屏幕彩色液晶显示器,界面显示清晰美观;
2. 同屏显示三相电压、六路电流、相位关系及向量图;实时测量有功、无功功率及视在功率的分相及总和功率,多种相位关系显示,向量图分色显示更为直观;
3. 两圈变测量:同屏显示三相电压、六路电流输入信号,同时段同屏显示三相电压与六路电流多种相位关系,自动计算矢量和(差流)、矢量角度的数据表格及双路向量图;
4. 不接电压信号可直接测量六路电流的相位关系;
5. 向量图显示可以设置X轴、Y轴,12点、11点、3点,符合各种接线方式;
6. 高低端电流矢量和计算(差流)并显示矢量角度;
7. 双电源供电:交流测量端55V-450V直接供电,也可内置锂电池供电;
8. 电源自动节电管理功能,可自动关机或转入休眠状态;
9. 内置时钟芯片,可准确记录、显示测量时间;
10. 矢量计算器,可方便用行对电压电流矢量和进行计算;
11. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告;
12. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
13. 实现测试结果的浏览、查询、报表和打印功能;
14. 中文菜单与直接按键相结合,操作易学、易用;
15. 手持式,体积小,重量轻,防脱落腕带,以防操作人员失手对仪器造成损坏;
16. 背景色可选择,白色/黑色/蓝色/深蓝色,出厂标准为深蓝色;
17. 可选配电压隔离通道,用于测量变压器接线组别或并网核相使用。

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 测量Y/Y、Y/△、两圈二次保护回路接线测量,差流自动计算;
3. 自动判别线路正反相序;
4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
5. 感性和容性电路负载特性判别;
6. 检查变压器接线组别;
7. 作为漏电流表使用等。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V500V 0.001V ≤±0.5%量程
交流电流 200mA/5A/10A 2mA10A 0.1mA ≤±0.5%量程
相位测量   0360° 5V500V
 10mA10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V500V / 10mA10A 0.1W ≤±1.0%
工作电源 3800mAh/7.4V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机200×126×48(mm)   重量:680g(含电池)
电流钳表140x40x19 (mm)   重量:160g/把   钳口:Φ8mm


 仪器配置
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器6只
3) 电压测试线1套
4) 电源适配器1个
5) 数据管理软件及数据线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1个
8) 安全防水机箱1个

2. 选配件明细:
1) 微型打印机
2) 备用锂电池
