产品型号:>>MG6002

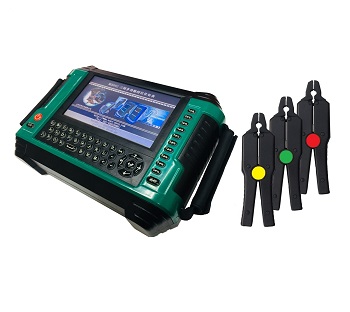

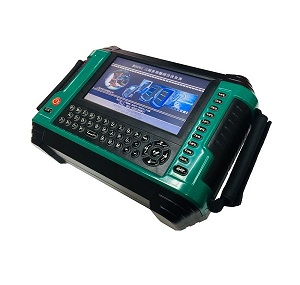

产品名称:>>MG6002智能型三相相位伏安表

 MG6002型 智能型三相多功能相位安表是集多功能测量、趋势记录、接线仿真、不平衡测量、曲线绘制、自动切换量程、数据保持、数组储存、数据上传、打印报表,具备智能化仪器的特点。该仪表适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc
\ΦUaIb\ΦUaIc\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
【扩展功能】蓝牙无线+APP专用软件,手机同步接收数据,实现数据采集、查看、存储、分析、拍照、地理定位等功能。



 主要指标
> 电压 0-500V               > 电流 1mA-10A
> 相位 0-360度              > 频率 45-65Hz
> 精度 0.5/0.2级
通道 3路电压/6路电流

 主要功能
1. 7寸(800*480)TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可手动按键操作,界面显示清晰直观
2. 在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率,并显示电U-U、U-I、I-I多种相位关系
3. 测量结果有向量图、表格等多种显示方式,同屏显示20多个参数,测量数据一目了然
4. 电流测量量限宽可作为漏电流表使用,测量零序电流;
5. 自动判别线路负载特性,检查三相四线48种及三相三线96种接线,显示二次接线图及功率表达式,并中文提示正反相序

6. 负荷曲线记录及负荷波动监视功能:在线实时监测电压、电流、有功功率、无功功率、视在功率、频率、相位等电参数
7. PT/CT设置,可将二次数据转换一次数据
8. 电压、电流不平衡计算
9. 矢量计算器,现场计算电压及电流矢量和
10. 内置标准汉字库,采用拼音汉字输入方法输入汉字/字母/数字等存储内容
11. 双电源供电:测量端直接供电和高性能锂电池供电,锂电池供电时仪器可连续工作10小时
12. 电源自动节电管理功能,可自动关机或转入休眠状态
13. 内置存储器,能保存 5000 组测量数据,可查阅已保存的数据组及向量图
14. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告
15. 仪器配备USB接口,通过U盘下装工作参数或转存测量数据
16. 仪器配备RS232接口,可与计算机联机实现数据实时传输功能
17. 可选配微型打印机,现场打印实测数据
18. 手持式,体积小,重量轻,防脱落护腕,以防操作人员失手对仪器造成损坏
19. 可选配电压隔离通道,测量变压器接线组别及并网核相使用。

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 检测电能计费系统二次回路接线;
3. 自动检测电度表/户表接线,以判断电度表运行快慢,合理收缴电费;
4. 自动判别线路正反相序;
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
6. 电网用电质量测量;
7. 负荷曲线记录及负荷波动在线监视;
8. 感性和容性电路负载特性判别;
9. 检查变压器接线组别;
10. 作为漏电流表使用等。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ±0.5%量程
交流电流 200mA/5A/10A 1mA~10A 0.1mA
±(0.2%量程+0.3读数)
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ±1.0%
工作电源 7600mAh/12V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机275×200×72(mm)   重量:1.2kg(含电池)
电流钳表140x40x19 (mm)   重量:160g/把   钳口:Φ8mm


 仪器配置
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器3只
3) 电压测试线1套
4) 电源适配器1个
5) U盘 1个
6) 产品使用说明书1份
7) 产品合格证/保修卡1张
8) 安全防水机箱1个

2. 选配件明细:
1) VMP02微型打印机
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器
6) 1000A钳形电流互感器
