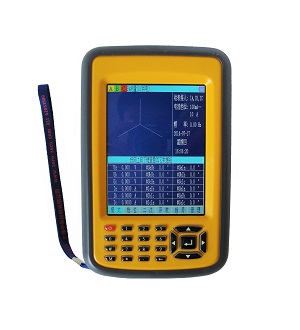

产品型号:>>MG6000+

产品名称:>>多功能三相相位伏安表(已升级MG6002)

 MG6000+型 三相多功能相位伏安表是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据储存、配有通讯软件、可通过仪器接口上传数据,实现大容量存储、且可输出打印报表或向量图。该仪器具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\ΦUaIb\ΦUaIc\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz


 主要指标
>电压0-500V            >电流1.5mA-10A
>相位0-360度           >频率45-65Hz
>精度0.5级

 主要特点
1. 采用5.7寸大屏幕彩色液晶显示器,界面显示清晰直观;
2. 在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率,并显示电U-U、U-I、I-I多种相位关系;
3. 测量结果有向量图、表格等多种显示方式,同屏显示20 多个参数,测量数据一目了然;
4. 二次回路接线测量,可转换成一次侧测量数据;
5. 向量图绘制可以可设置X轴、Y轴,12点、11点、3点,符合各种接线方式;
6. 电流测量量限宽可作为漏电流表使用,测量零序电流;
7. 小电流1.5 mA测量相位,非常适用于新装用户投运后低负荷测量接线;
8. 自动判别线路负载特性,检查三相四线48种及三相三线96种接线,并中文提示正反相序;
9. 双电源供电:测量端直接供电和高性能锂电池供电,锂电池供电时仪器可连续工作10小时;
10. 电源自动节电管理功能,可自动关机或转入休眠状态;
11. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
12. 内置时钟芯片,可准确记录、显示测量时间;
13. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告;
14. 内设帮助菜单,便于现场使用操作,中文菜单与直接按键相结合,操作易学、易用;
15. 背景色可选择,白色/黑色/蓝色/深蓝色,出厂标准为深蓝色;
16. 手持式,体积小,重量轻,防脱落腕带,以防操作人员失手对仪器造成损坏;
17. 可选配微型打印机,现场打印实测数据;
18. 三路电压、三路电流输入通道相互绝缘隔离,可测量变压器接线组别。

 产品用途
1. 检测继电保护和母差保护系统二次回路接线,读取各组CT之间的相位关系;
2. 检测电能计费系统二次回路接线,;
3. 自动检测电度表/户表接线,以判断电度表运行快慢,合理收缴电费;
4. 自动判别线路正反相序;
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
6. 感性和容性电路负载特性判别;
7. 检查变压器接线组别;
8. 作为漏电流表使用等。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ≤±0.5%量程
交流电流 200mA/5A/10A 1.5mA~10A 0.1mA ≤±0.5%量程
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ≤±1.0%
工作电源 3800mAh/7.4V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机200×126×48(mm)   重量:680g(含电池)
电流钳表140x40x19 (mm)     重量:160g/把   钳口:Φ8mm
 注:可根据用户要求订制0.2级产品。

 仪器配置
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器3只
3) 电压测试线1套
4) 电源适配器1个
5) 数据管理软件及数据线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1张
8) 安全防水机箱1个


2. 选配件明细:
1) 微型打印机VMP02
2) 隔离通道
3) 备用锂电池
4) 20A钳形电流互感器
5) 100A钳形电流互感器
6) 500A钳形电流互感器
7) 1000A钳形电流互感器
注意:每台设备可配备两套不同规格的钳表,用户可根据实际需求选择。
